Instrucciones de instalación SMC9-11TLRP-IA-es-51 51
SMA Solar Technology AG 8 Puesta en servicio
1. Cierre el inversor y ponga a tierra la tapa de la carcasa:
☑ Los dientes de las arandelas de cierre se introducen a presión en la tapa de la carcasa.
De este modo, la tapa de la carcasa está conectada a tierra.
2. Conecte los conectores de CC al inversor.
3. Cierre todas las entradas de CC innecesarias con los conectores de CC con selladores.
4. Compruebe que el ESS no presente señales de desgaste (consulte el capítulo 10.6).
5. Conecte el disyuntor.
☑ Comienza la fase de inicio. Los 3 ledes se encienden o parpadean.
☑ El led verde está encendido y comienza la fase de inicio. La pantalla muestra sucesivamente
el tipo de equipo, la versión de firmware, el registro de datos nacionales y el tipo de
funcionamiento del SMA Power Balancer. Después de la fase de inicio, se muestran la
potencia actual, la potencia reactiva y el valor real del factor de desfase cos φ.
✖ ¿Se han apagado todos los ledes?
El ESS no está insertado o no hay tensión de entrada de CC.
• Inserte correctamente el ESS o espere a que haya tensión de entrada de CC.
✖ ¿El led verde parpadea?
La tensión de entrada de CC aún es demasiado baja.
• Cuando la tensión de entrada de CC sea suficiente, el inversor se pondrá en
funcionamiento.
✖ ¿El led amarillo o el rojo están encendidos o parpadean?
Probablemente haya un error o advertencia.
• Solucione el error o la advertencia (consulte el capítulo 10.1 “Señales de los ledes”,
página 55).

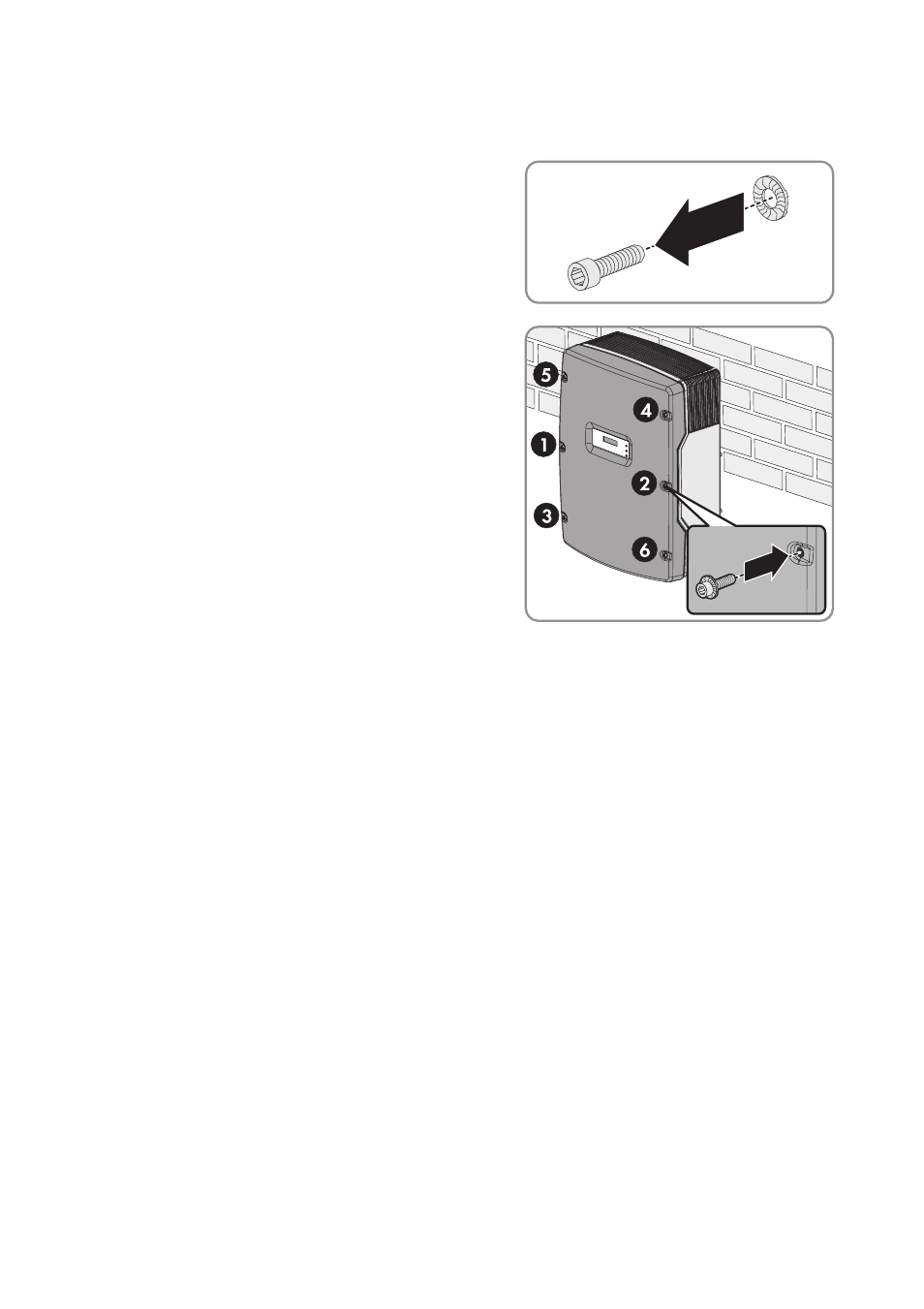

• Introduzca 1 arandela de cierre en cada
tornillo. Al hacerlo, el lado estriado de la
arandela debe apuntar hacia la cabeza del
tornillo.
• Fije la tapa de la carcasa en el orden de 1 a
6 (par de apriete: 6 Nm).
