Instrucciones de instalación

SMC9-11TLRP-IA-es-51

43

SMA Solar Technology AG

6 Conexión eléctrica

Para conectar el sistema de conexión del SMA Power Balancer necesita un cable Y especial. El cable
Y no se suministra de forma estándar. Puede adquirir el cable Y a través de SMA Solar Technology AG
(consulte el capítulo 13 “Accesorios”, página 91).
El cable Y está diseñado para distancias máximas de 2 m entre 2 inversores. Para distancias mayores
entre los inversores deberá alargar el cable Y.
Requisitos del cable alargador:

☐ Longitud máxima del cable: 300 m
☐ Cable alargador para interiores: Li2YCY 1 x 2 x 0,25 mm², apantallado, flexible, aislado, par

trenzado

☐ Cable alargador para exteriores: Li2YCYv 1 x 2 x 0,25 mm², apantallado, flexible, aislado,

par trenzado

Requisitos:

☐ Cada uno de los inversores debe estar conectado a un conductor de fase L1, L2 o L3 de la red

pública (para más información sobre la conexión a la red trifásica, consulte la información
técnica “Conexión a red trifásica” en www.SMA-Solar.com).

☐ Los 3 inversores deben estar equipados con el sistema de conexión de SMA Power Balancer.

Consejo: Si algún inversor no está equipado con un sistema de conexión de SMA Power Balancer,
puede pedir un equipamiento adicional (consulte el capítulo 13 “Accesorios”, página 91).

☐ Debe haber un cable Y para el sistema de conexión de SMA Power Balancer.

10.

Daños en el inversor debido a la penetración de humedad y polvo
Si el ESS no está conectado durante el funcionamiento o no lo está correctamente, puede
penetrar humedad y polvo en el inversor. Si el ESS no está insertado correctamente, pueden
desgastarse los contactos del ESS o este puede caerse. Como consecuencia, se produce una
pérdida de rendimiento y el ESS puede resultar dañado.

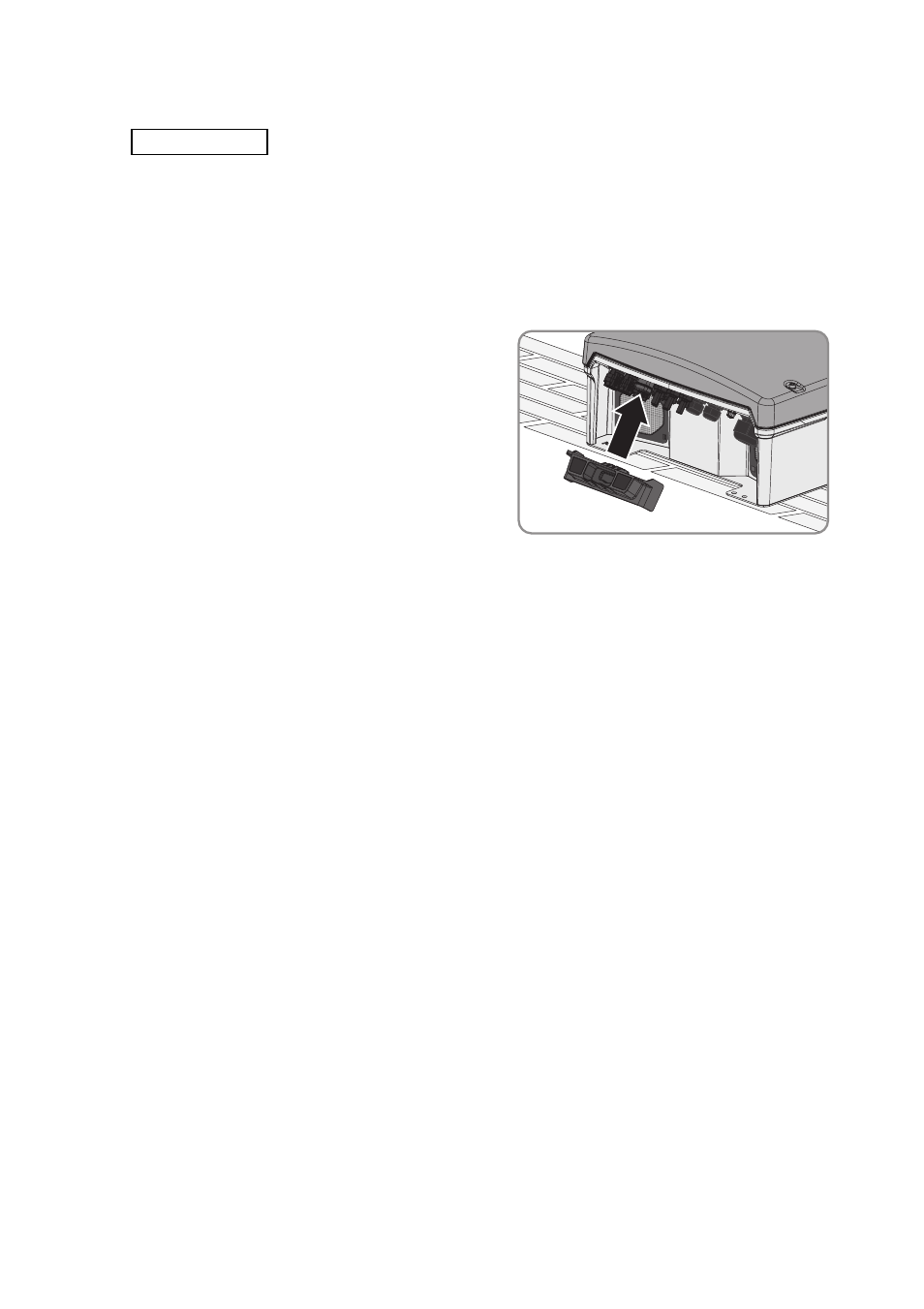

Coloque el ESS siguiendo siempre este procedimiento:

• Coloque firmemente el ESS hasta que cierre

ras con ras con la carcasa.

• Asegúrese de que la distancia entre el ESS y

la carcasa sea de 1 mm como máximo.

6.5

Conexión del SMA Power Balancer

13&$"6$*“/
