6 Conexión eléctrica SMA America, LLC
48 SB30-40-US-IA-es-33 Instrucciones de instalación
3. Para conectar el generador fotovoltaico con polaridad negativa al DC Disconnect, conecte los
cables de CC:
• Conecte el cable de CC+ al borne roscado “UNGROUNDED”
(par de apriete: 15 in-lb. (1.7 Nm)).
• Conecte el cable de CC − al borne roscado “GROUNDED”
(par de apriete: 15 in-lb. (1.7 Nm)).
4. Para conectar el generador fotovoltaico con polaridad positiva al DC Disconnect, conecte los
cables de CC:
• Conecte el cable de CC − al borne roscado “UNGROUNDED”
(par de apriete: 15 in-lb. (1.7 Nm)).
• Conecte el cable de CC+ al borne roscado “GROUNDED”
(par de apriete: 15 in-lb. (1.7 Nm)).
5. Asegúrese de que todos los bornes roscados están correctamente conectados y que los cables
están bien fijados en los bornes.
6.4.5 Conexión del cable de CC del DC Disconnect al inversor
El generador fotovoltaico se debe conectar al inversor a través del DC Disconnect teniendo en cuenta
el tipo de toma a tierra necesario.
Inserción del cable de CC del DC Disconnect en el inversor
1. Abra el inversor (consulte el capítulo 9.1).

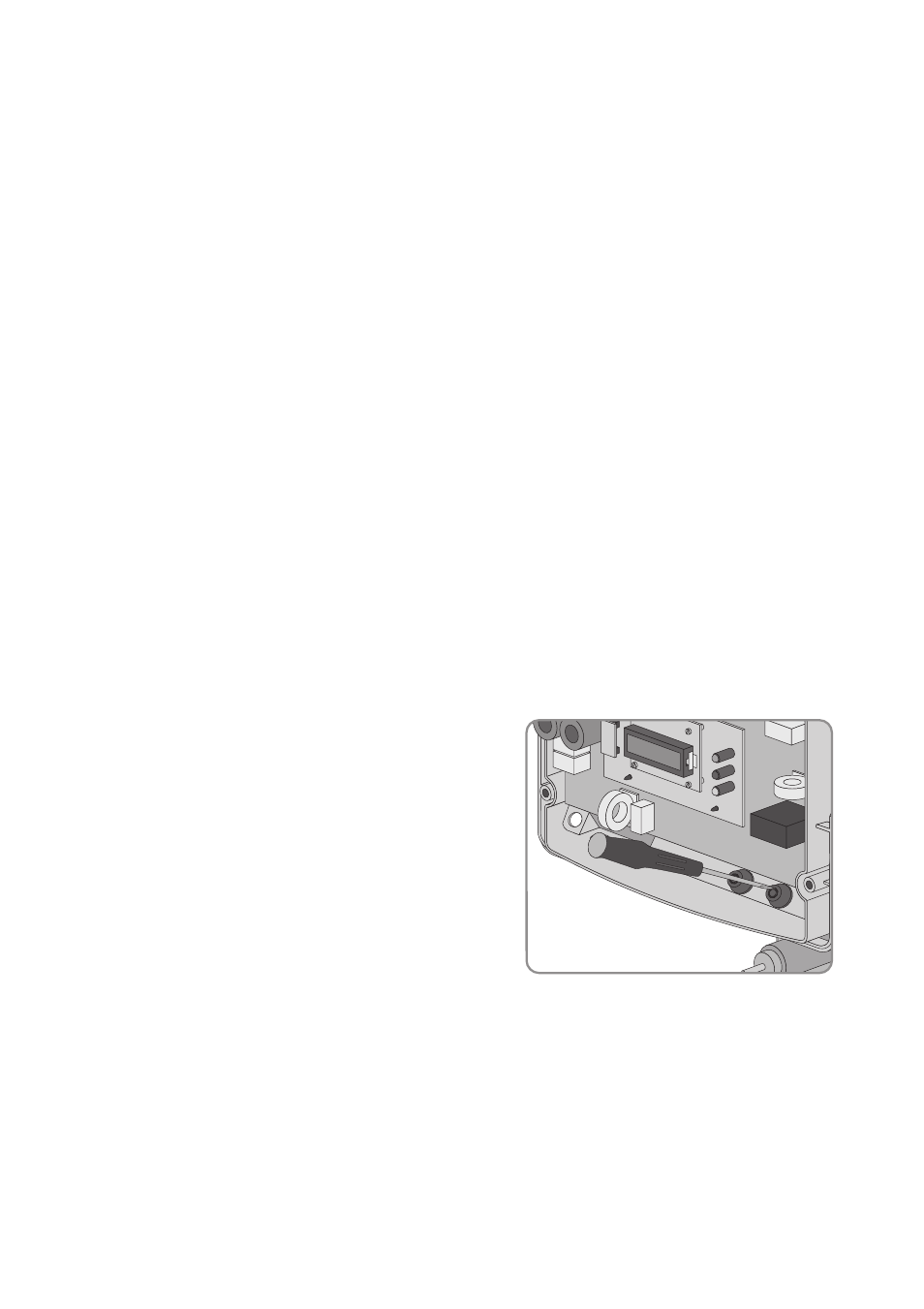

2. Perfore un agujero centrado en el pasahilos de
caucho de la apertura en la carcasa para conectar
los cables de CC del DC Disconnect. Utilice para
ello un destornillador.
3. Introduzca el cable de CC del DC Disconnect en el inversor a través del pasahilos de caucho.
4. Tire ligeramente hacia atrás del cable de CC del DC Disconnect. De este modo, el pasahilos
de caucho se cierra.
