6.2.2 Área de conexión del inversor

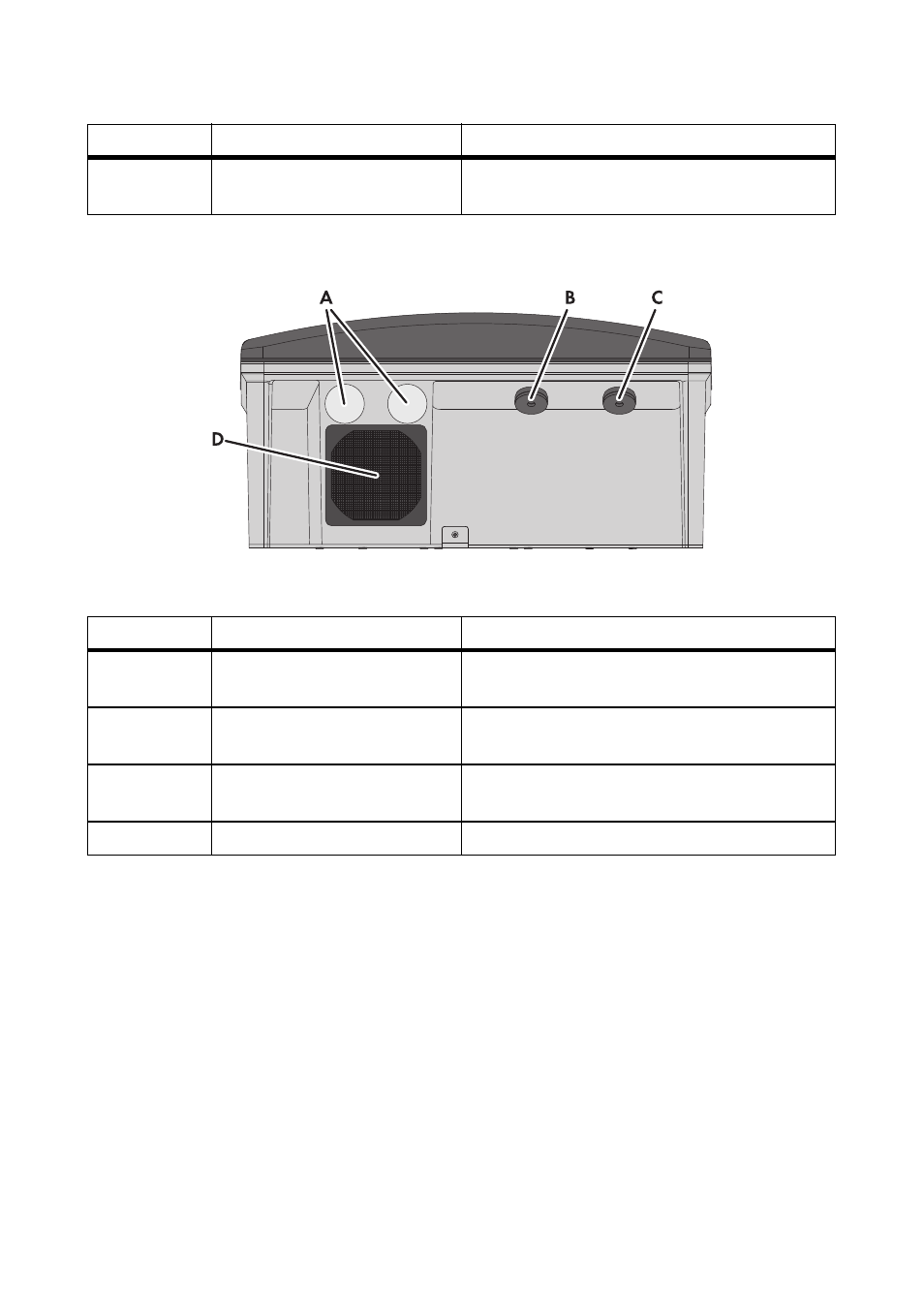

Imagen 13: Conexiones en la parte inferior del inversor
H Portafusibles Para la agarradera de fusibles con fusible de
tierra para conectar a tierra la entrada de CC
Posición Denominación Explicación
A Apertura en la carcasa con
tapón obturador Para introducir el cable de comunicación
B Apertura en la carcasa con
pasahilos de caucho Para introducir el cable de CC del
DC Disconnect
C Apertura en la carcasa con
pasahilos de caucho Para introducir el cable de CA del
DC Disconnect
D Rejillas de ventilación ‒
Posición Denominación Explicación
