SMA America, LLC 4 Descripción del producto
Instrucciones de instalación SB30-40-US-IA-es-33 21
4.2.2 Placas de características del DC Disconnect
Las placas de características identifican el DC Disconnect de forma inequívoca. Estas se encuentran
en el lado derecho de la carcasa.

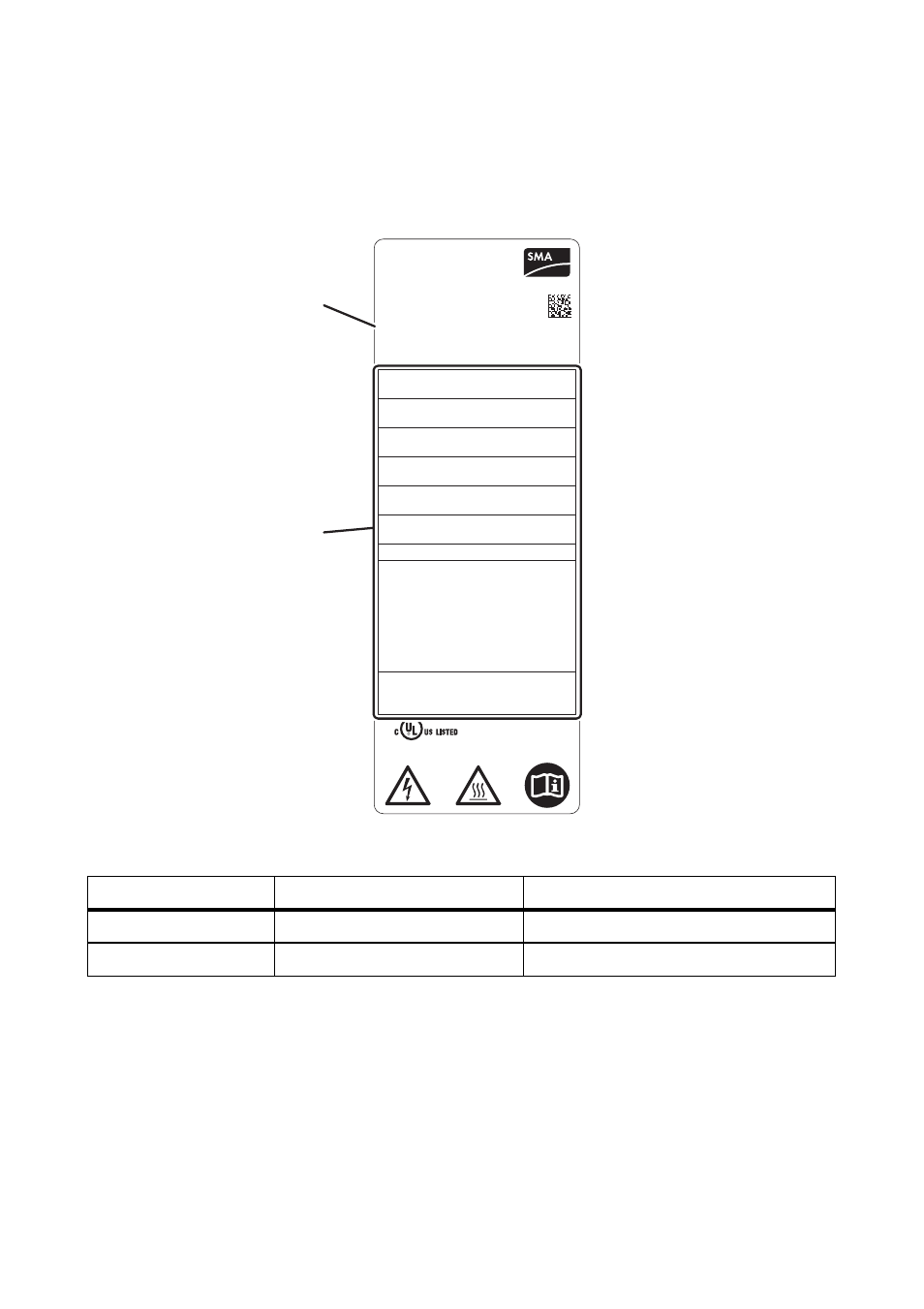

Imagen 5: Estructura de la placa de características del DC Disconnect
Posición Denominación Explicación
A Item No.I Tipo de equipo
B Datos específicos del equipo ‒
A
B
www.sma-solar.com
Utility interactive inverter
LISTED UL 1741 36AN
DC-Disconnect
DC-DisconU-XX
Item No.l
Date of manufacture
Max. system voltage under all conditions*
SMA Solar Technology AG
Engineered in Germany
DE34
XX/XXXX
XXXX Vdc
CAN/CSA C22.2 No.107.1-1
DC max operating current*
XXXX Adc
Max. string fuse rating*
XXXX Adc
Operating temperature range*
-XX °F to +XXX °F (-XX °C to +XX °C)
ENCLOSURE Type 3R
SB 3000US / SB 3000US-12 / SB 38000-US-10 /
SB 3800-US-12 / SB 4000US / SB 4000 US-12 /
SB 5000US / SB 5000US-11 / SB 5000US-12 /
SB 6000US / SB 6000US-11 / SB 6000US-12 /
SB 7000US / SB 7000US-11 / SB 7000US-12 /
SB 8000US / SB 8000US-11 / SB 8000US-12
* For mor details and for tightening torque,
allowable wire size and type see the
Installation Guide
AC max voltage and rated current*
XXX V / XX A
This unit is UL approved for use with
PV arrays and the inverter types
