SMA America, LLC 6 Conexión eléctrica
Instrucciones de instalación SB30-40-US-IA-es-33 47
6.4.4 Conexión del cable de CC al DC Disconnect
En función de los módulos fotovoltaicos utilizados en la instalación fotovoltaica, deberá realizar una
toma a tierra negativa o positiva del generador fotovoltaico. El generador fotovoltaico se debe
conectar al DC Disconnect teniendo en cuenta el tipo de toma a tierra necesario.

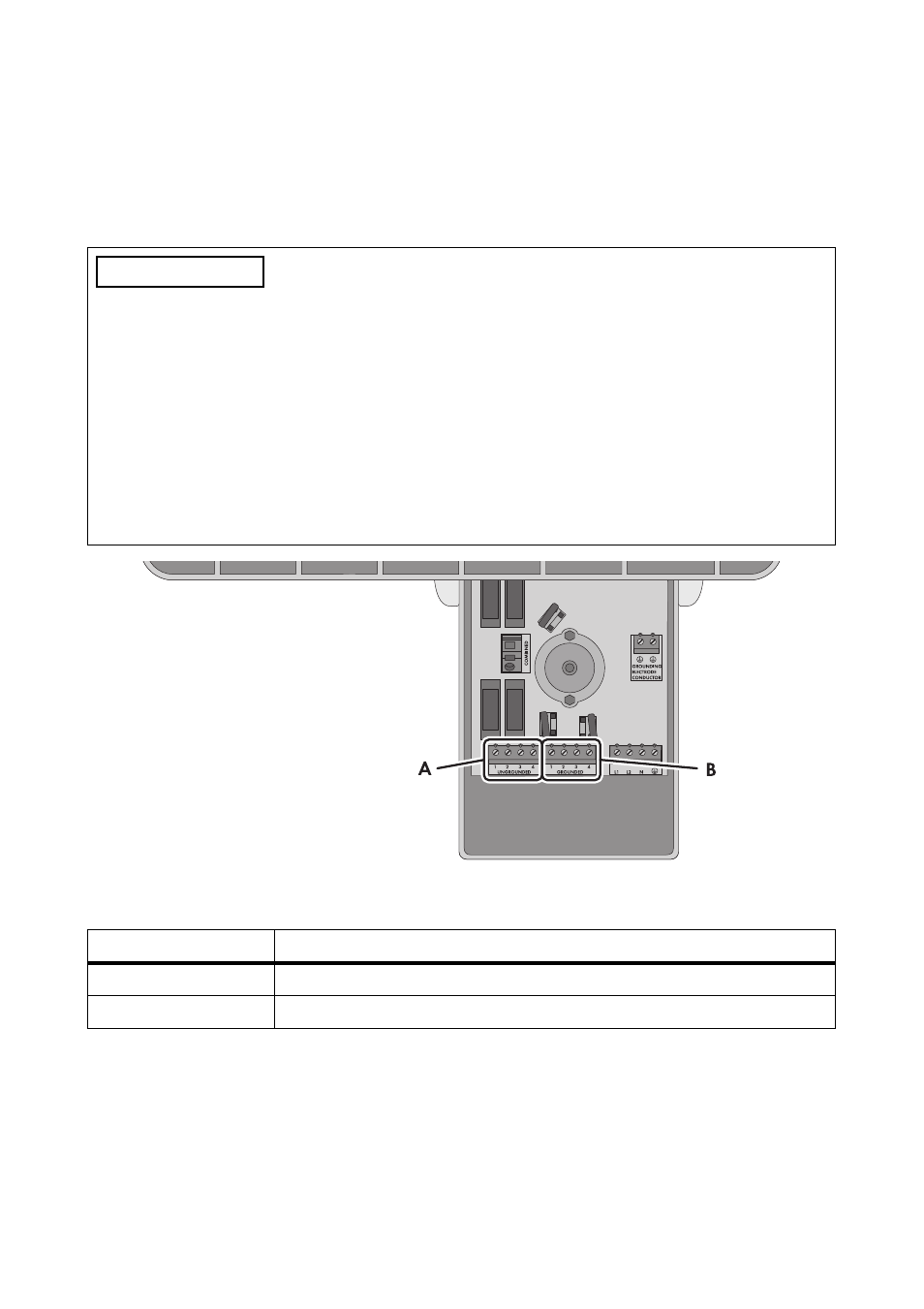

Imagen 19: Cajas de bornes de CC para conectar el generador fotovoltaico
1. Asegúrese de que el inversor está debidamente puesto a tierra
(consulte el capítulo 6.4.3 “Toma a tierra de la entrada de CC”, página 45).
2. Asegúrese de que el DC Disconnect está debidamente puesto a tierra
(consulte el capítulo 6.4.2 “Toma a tierra del DC Disconnect”, página 44).
13&$"6$*“/
El inversor puede resultar dañado a causa de la sobretensión.
Si la tensión de entrada de CC de los módulos fotovoltaicos sobrepasa los valores máximos del
inversor, este puede sufrir daños debido a la sobretensión.
• No puede sobrepasarse la tensión de entrada de CC máxima admisible del inversor.
• Compruebe la polaridad y la tensión en vacío de los strings fotovoltaicos antes de conectar
los cables de CC al DC Disconnect.
• Configure el rango de tensión de entrada de CC de forma adecuada antes de conectar los
módulos fotovoltaicos al inversor. Utilice el software de diseño “Sunny Design” para
configurar los strings (consulte “PC Software Sunny Design” en www.SMA-America.com).
Posición Denominación
A Borne roscado “UNGROUNDED”
B Borne roscado “GROUNDED”
