4 Conexión eléctrica SMA Solar Technology AG
22 MFR-NR-IA-es-21 Instrucciones de instalación
Procedimiento:
1. Si conecta el relé multifunción a la red pública, asegúrelo con un disyuntor propio.

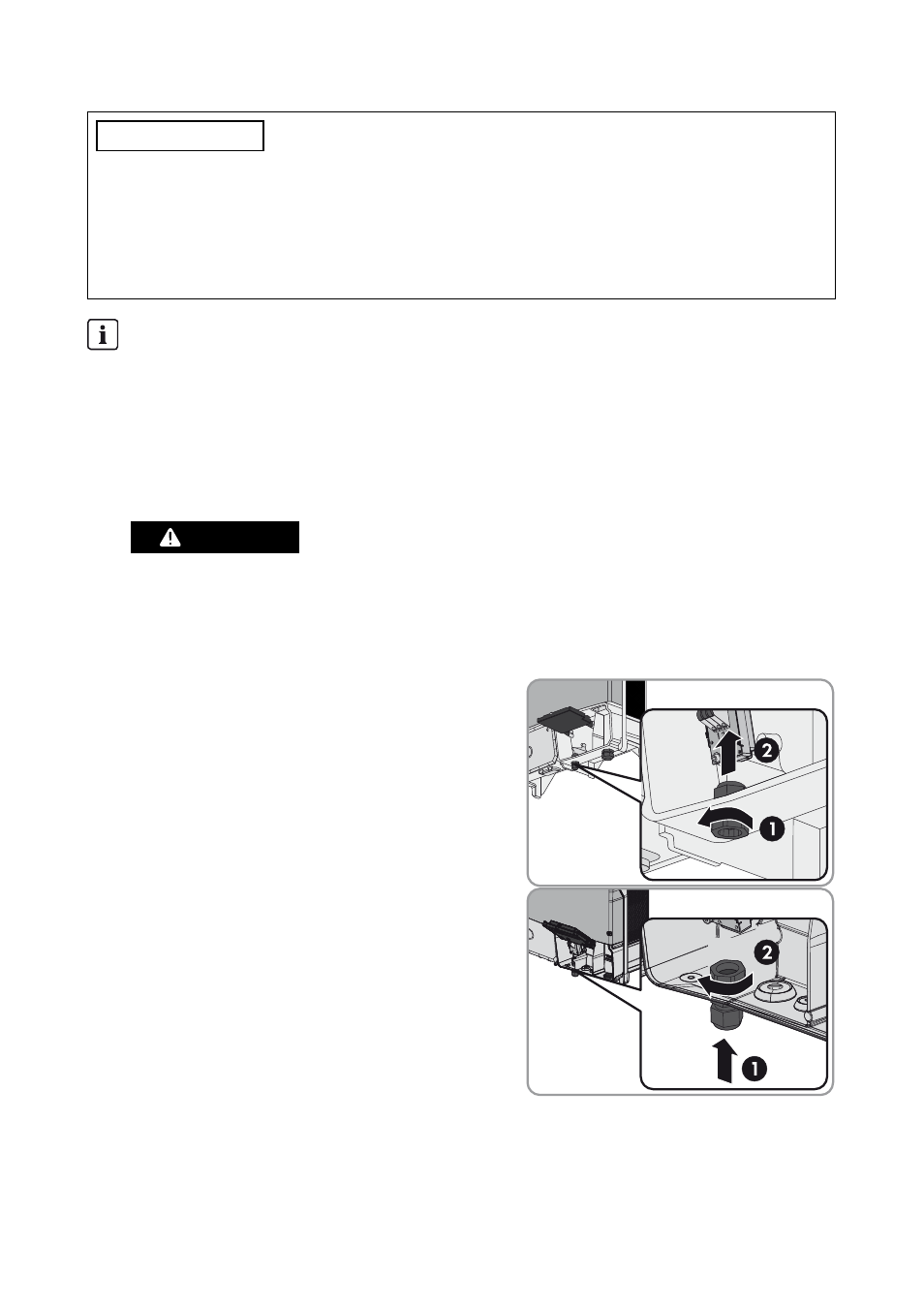

3. Si el racor atornillado para cables está integrado en el inversor hacia adentro, instale el racor
atornillado para cables desde el exterior:
• Desatornille la contratuerca de fuera del
inversor y saque el racor atornillado para
cables de dentro del inversor.
• Introduzca desde el exterior el racor
atornillado para cables en la abertura en la
carcasa y fíjelo desde el interior con la
contratuerca.
4. Desenrosque un poco la tuerca de unión del racor atornillado para cables y extraiga el
sellador.
5. Si el diámetro del cable de conexión es mayor que 8 mm, extraiga la boquilla de paso interior
del racor atornillado para cables.
13&$"6$*“/
Daños irreparables en el relé multifunción debido a una carga de contacto demasiado
alta
• Respete la tensión y la corriente de conmutación máximas (consulte el capítulo 6 “Datos
técnicos”, página 25).
• Si conecta el relé multifunción a la red pública, asegúrelo con un disyuntor propio.
Gráficos presentados
En este capítulo se presenta gráficamente a modo de ejemplo únicamente la conexión al relé
multifunción en el Sunny Tripower. El procedimiento para la conexión al relé multifunción es
idéntico en todos los inversores. Solo varía el entorno.
2.
1&-*(30
Peligro de muerte por altas tensiones en el inversor
• Desconecte el inversor de la tensión (consulte las instrucciones del inversor).
