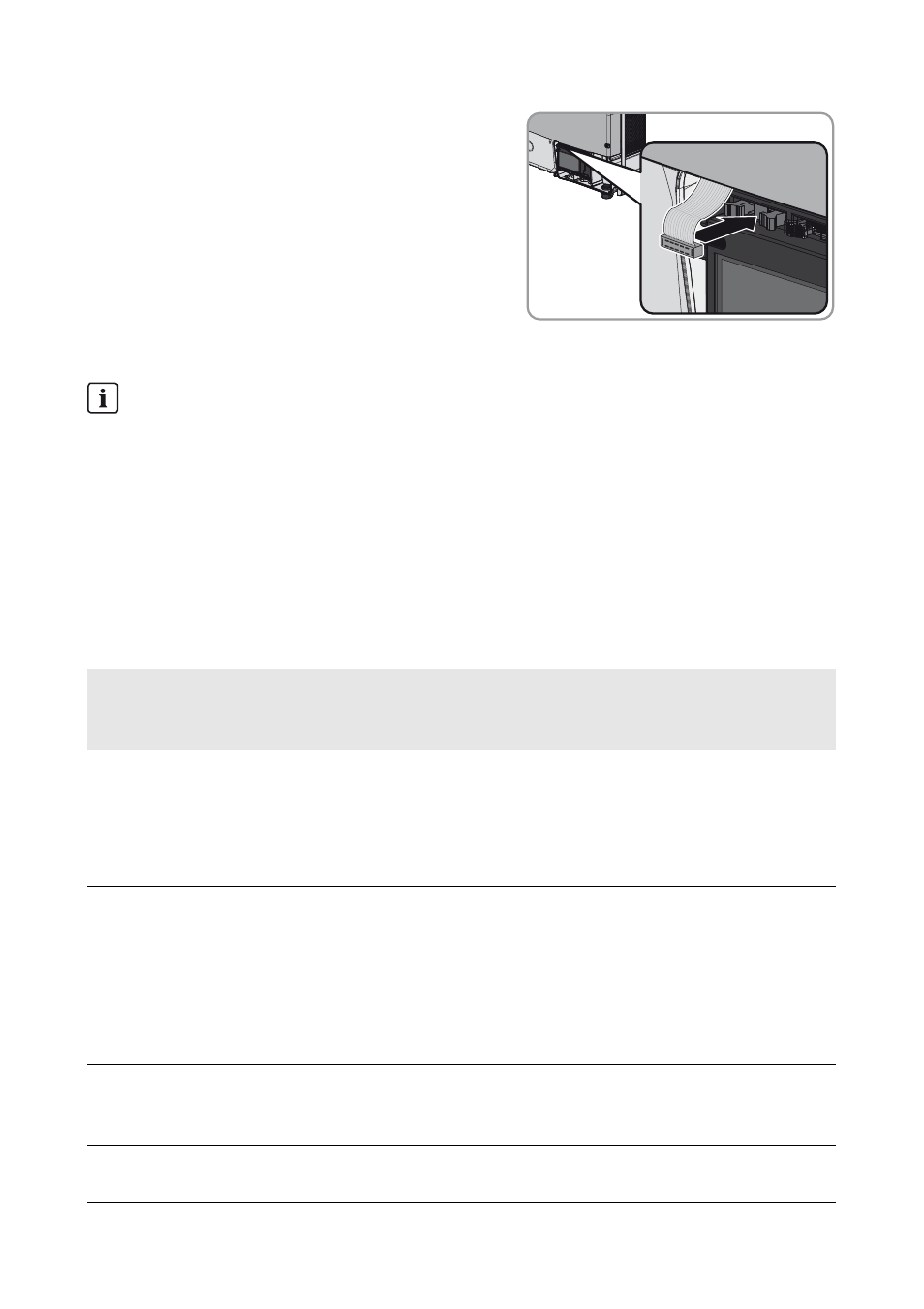

9. Inserte el conector del cable plano del relé
multifunción en el conector hembra izquierdo del
subgrupo de la pantalla. Para ello empuje hacia
fuera los ganchos de retención del conector
hembra.
☑ Al insertar el conector, los ganchos de
retención se cierran.
4.5 Elección del tipo de funcionamiento
Puede elegir entre estos dos tipos de funcionamiento:
Mensaje de error requerido por ley
En algunos países la normativa exige la señalización de los errores. Por ejemplo, la norma
IEC 62109-2. Para cumplir la normativa, se deberá aplicar una de las siguientes medidas:
• Utilice el relé multifunción en el tipo de funcionamiento Aviso de fallo (FltInd) y conecte
al relé un dispositivo de aviso que indique si hay algún fallo o si el inversor funciona
correctamente.
• Active la alarma de error en Sunny Portal (para obtener más información sobre la alarma
de error a través de Sunny Portal, consulte las instrucciones de uso del Sunny Portal en
www.SunnyPortal.com). El inversor debe estar registrado en el Sunny Portal.
Modo de funcionamiento
del relé multifunción
(Mlt.OpMod) Descripción
Aviso de fallo (FltInd) El relé multifunción controla un dispositivo de aviso que,
en función del tipo de conexión, indica si hay algún fallo o si el
inversor funciona correctamente.
Este tipo de funcionamiento está configurado de manera
predeterminada.
Autoconsumo (SelfCsmp) El relé multifunción conecta y desconecta los equipos
consumidores en función de la potencia ofrecida por el
generador fotovoltaico. Si en el sistema está integrada una
batería, el relé multifunción conecta y desconecta los equipos
consumidores solo en función de la potencia ofrecida por el
generador fotovoltaico y no en función de la potencia ofrecida
por la batería.
Control mediante
comunicación (ComCtl) El relé multifunción conecta y desconecta los equipos
consumidores tras una orden emitida a través de un producto de
comunicación.
Banco de baterías (BatCha) El relé multifunción controla la carga de baterías externas en
función de la potencia ofrecida por la planta.
