4 Conexión eléctrica SMA Solar Technology AG
12 MFR-NR-IA-es-21 Instrucciones de instalación
Posición de montaje y recorrido de los cables en Sunny Boy Smart Energy

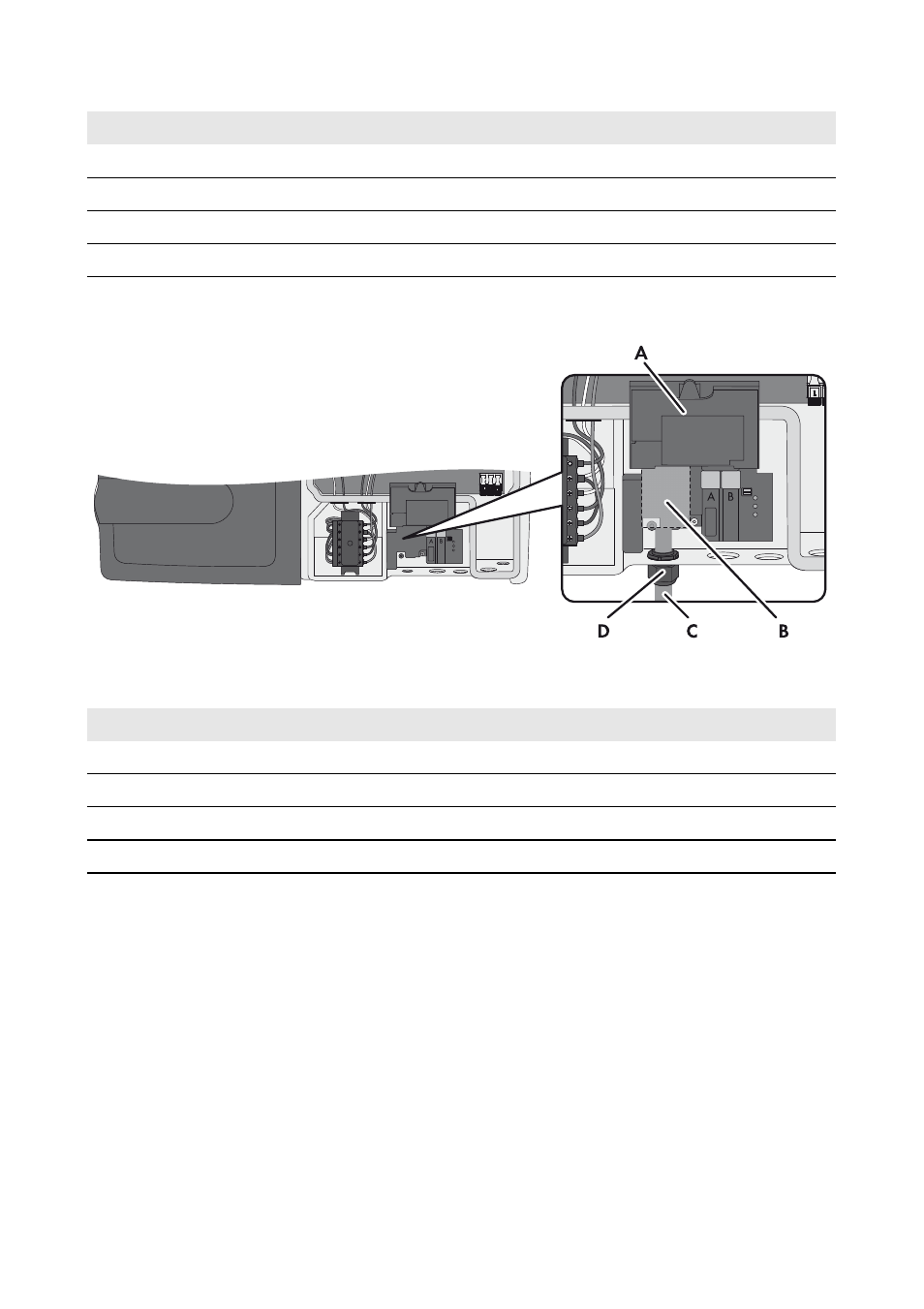

Imagen 4: Zona de montaje y recorrido de los cables en Sunny Boy Smart Energy con la tapa inferior de la
carcasa abierta y con la pantalla plegada hacia arriba
Posición Denominación
A Subgrupo de la pantalla del inversor
B Lugar de montaje del relé multifunción
C Recorrido de los cables para la conexión al relé multifunción
D Racor atornillado para cables M20x1,5
Posición Denominación
A Pantalla del inversor
B Lugar de montaje del relé multifunción
C Recorrido de los cables para la conexión al relé multifunción
D Racor atornillado para cables M20x1,5
