6 Conexión eléctrica SMA America, LLC
36 CU600-1000US-IA-es-10 Instrucciones de instalación
3. Introduzca los cables de CC del generador fotovoltaico en el interior de la Connection Unit a
través de los conductos para cables conectados.
4. Pele
13
⁄
32
in. (10 mm) de todos los cables.

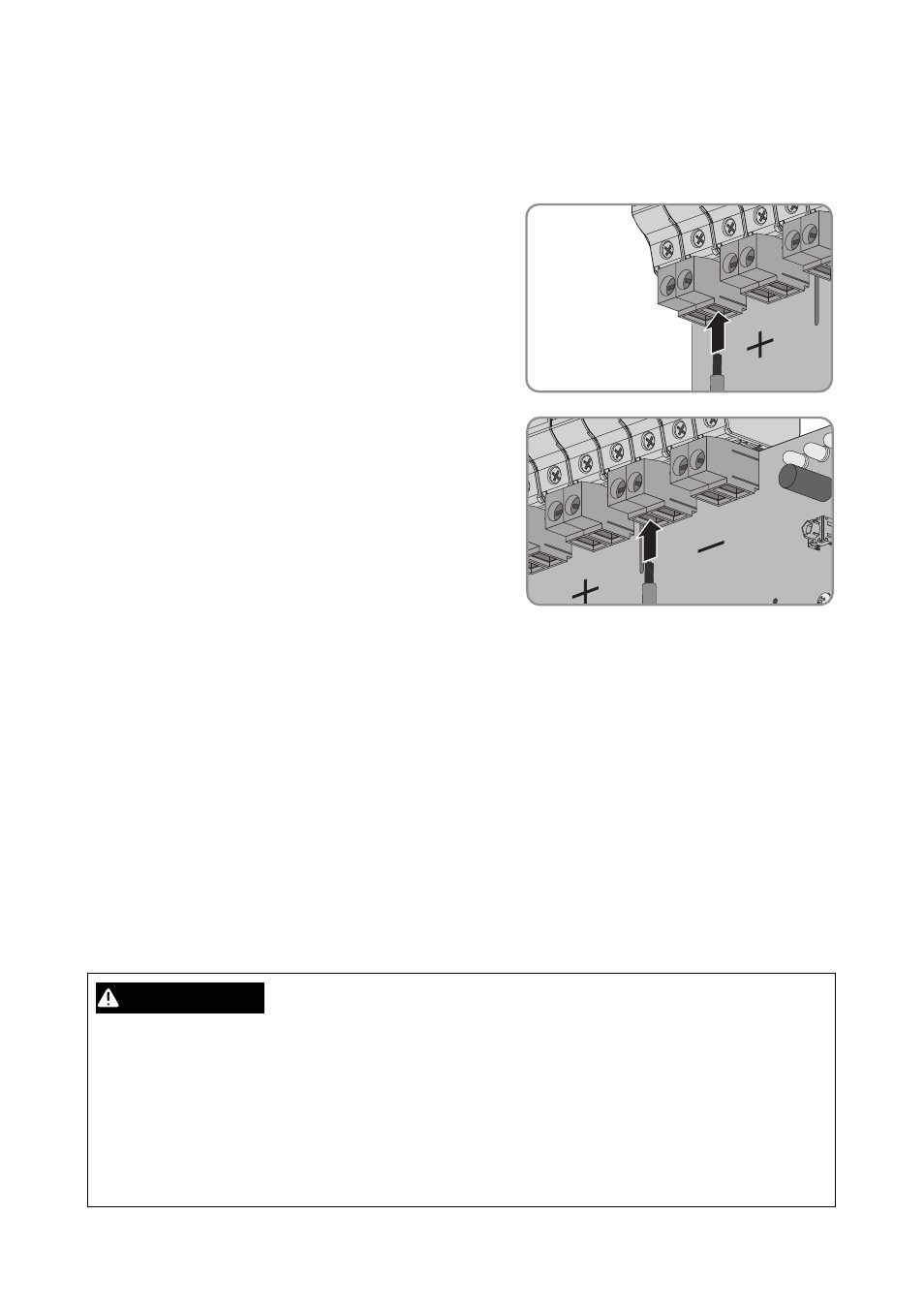

5. Compruebe si la polaridad de los cables de CC
positivos es correcta y conéctelos a los bornes con
el símbolo de más (+). Consejo: La detección de
polarización puede realizarse después de
conectar cada string (consulte el capítulo 6.7
“Manejo de la detección de polarización”,
página 36).
6. Apriete los bornes roscados con un destornillador
(hoja: 4 mm) (par de apriete: 15 in-lb (1.7 Nm)).
7. Compruebe si la polaridad de los cables de CC
negativos es correcta y conéctelos a los bornes con
el símbolo de menos (−). Consejo: La detección de
polarización puede realizarse después de
conectar cada string (consulte el capítulo 6.7
“Manejo de la detección de polarización”,
página 36).
8. Apriete los bornes roscados con un destornillador
(hoja: 4 mm) (par de apriete: 15 in-lb (1.7 Nm)).
9. Por medio de la detección de polarización compruebe que todos los cables estén conectados
con la polaridad correcta (consulte el capítulo 6.7 “Manejo de la detección de polarización”,
página 36).
6.7 Manejo de la detección de polarización
En la Connection Unit 1000-US la detección de polarización permite comprobar si todos los cables
están conectados con la polaridad correcta.
Requisitos:
☐ Los cables de CC del generador fotovoltaico deben estar conectados a los bornes.
☐ El interruptor-seccionador de potencia de CC debe estar colocado en la posición OFF y la tapa
debe estar desmontada.
☐ Para el funcionamiento de la detección de polarización la tensión de CC debe ser de 100 V
como mínimo.
"%7&35&/$*"
Peligro de muerte por descarga eléctrica
En la Connection Unit se agrupan los strings fotovoltaicos en un string general. En caso de
polarización de un string fotovoltaico, a través de los fusibles de string utilizados, de las palancas
de protección de los strings cerradas y del interruptor-seccionador de potencia de CC abierto
puede fluir una corriente de cortocircuito.
• Todas las palancas de protección deben estar abiertas hasta el tope para poder utilizar la
detección de polarización.
