SMA America, LLC 4 Descripción del producto
Instrucciones de instalación CU600-1000US-IA-es-10 17
El tamaño mínimo de los fusibles de string y cables se calcula con ayuda del tamaño nominal para
la corriente de cortocircuito (I
SC
) del módulo fotovoltaico. El National Electrical Code
®
establece
que todos los fusibles de string y cables se deben dimensionar para al menos 1.56 veces el valor de
I
SC
del módulo fotovoltaico utilizado. El tamaño correcto del fusible de string se determina
calculando el tamaño mínimo y redondeando al siguiente tamaño estándar de fusibles de string.
4.5 Detección de polarización
La SMA Connection Unit 1000-US está equipada con un sistema de detección de polarización.

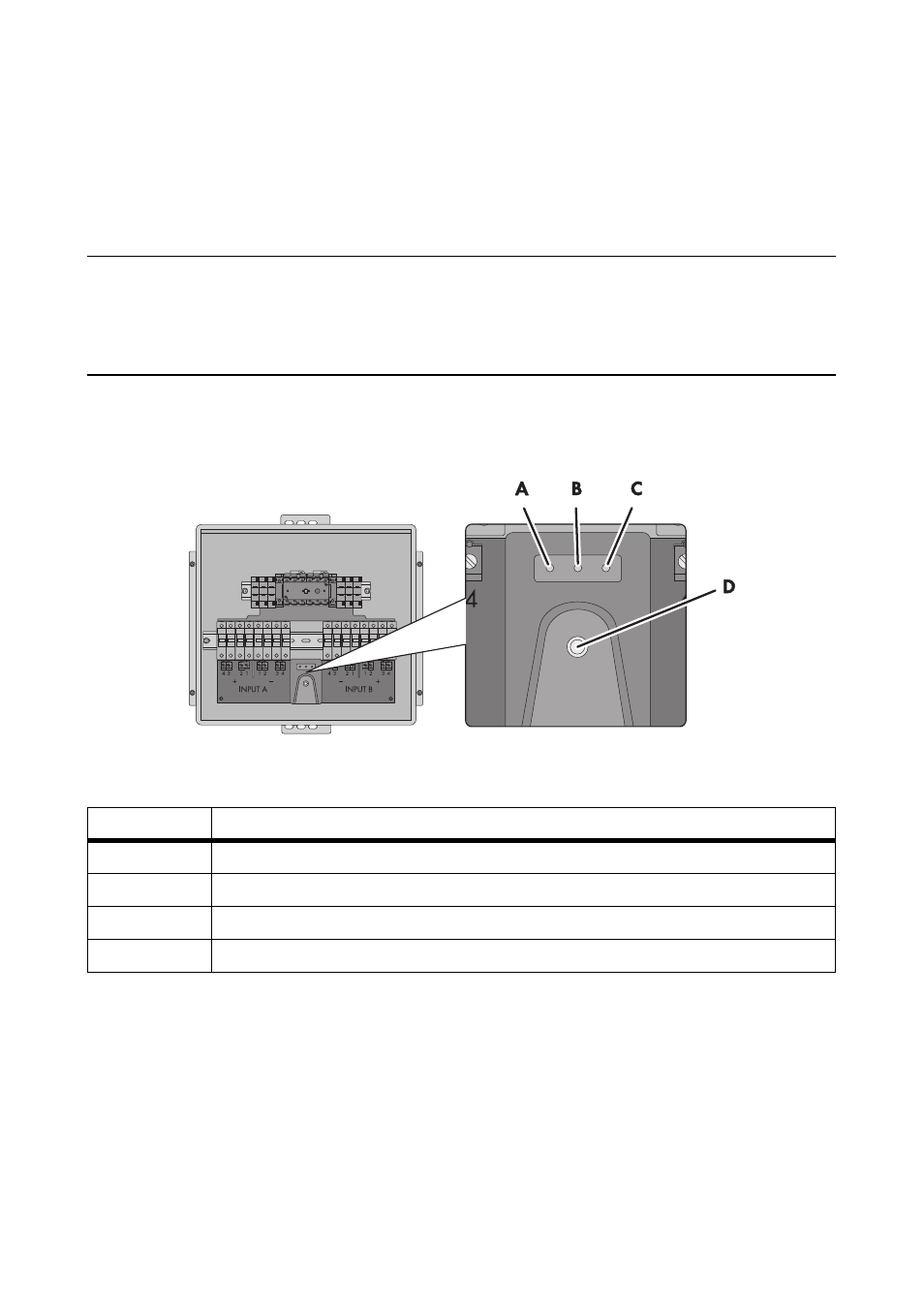

Imagen 5: Sistema de detección de polarización de la SMA Connection Unit 1000-US
Después de conectar un string, la detección de polarización permite comprobar si la polaridad de
los conductores conectados es la correcta. La comprobación se realiza al accionar el botón
incorporado. Mientras exista suficiente tensión de CC, el resultado de la comprobación se indica por
medio de la iluminación de los ledes.
Ejemplo: Cálculo del tamaño mínimo del fusible de string
Por ejemplo, si I
SC
del módulo fotovoltaico es igual a 6.9 A, el tamaño del fusible de string se
calcula de esta manera: 1.56 x 6.9 = 10.76
El siguiente tamaño estándar del fusible de string se corresponde con el de un fusible de 12 A.
Posición Denominación
A Led para indicar un string conectado con polarización inversa a INPUT A
B Led para indicar la conexión correcta de INPUT A y INPUT B
C Led para indicar un string conectado con polarización inversa a INPUT B
D Botón para accionar la detección de polarización
