4 Descripción del producto
SMA America, LLC
14
CU600-1000US-IA-es-10
Instrucciones de instalación
4 Descripción del producto
4.1 Connection Unit
La Connection Unit es un String-Combiner al que se pueden conectar hasta 8 strings.

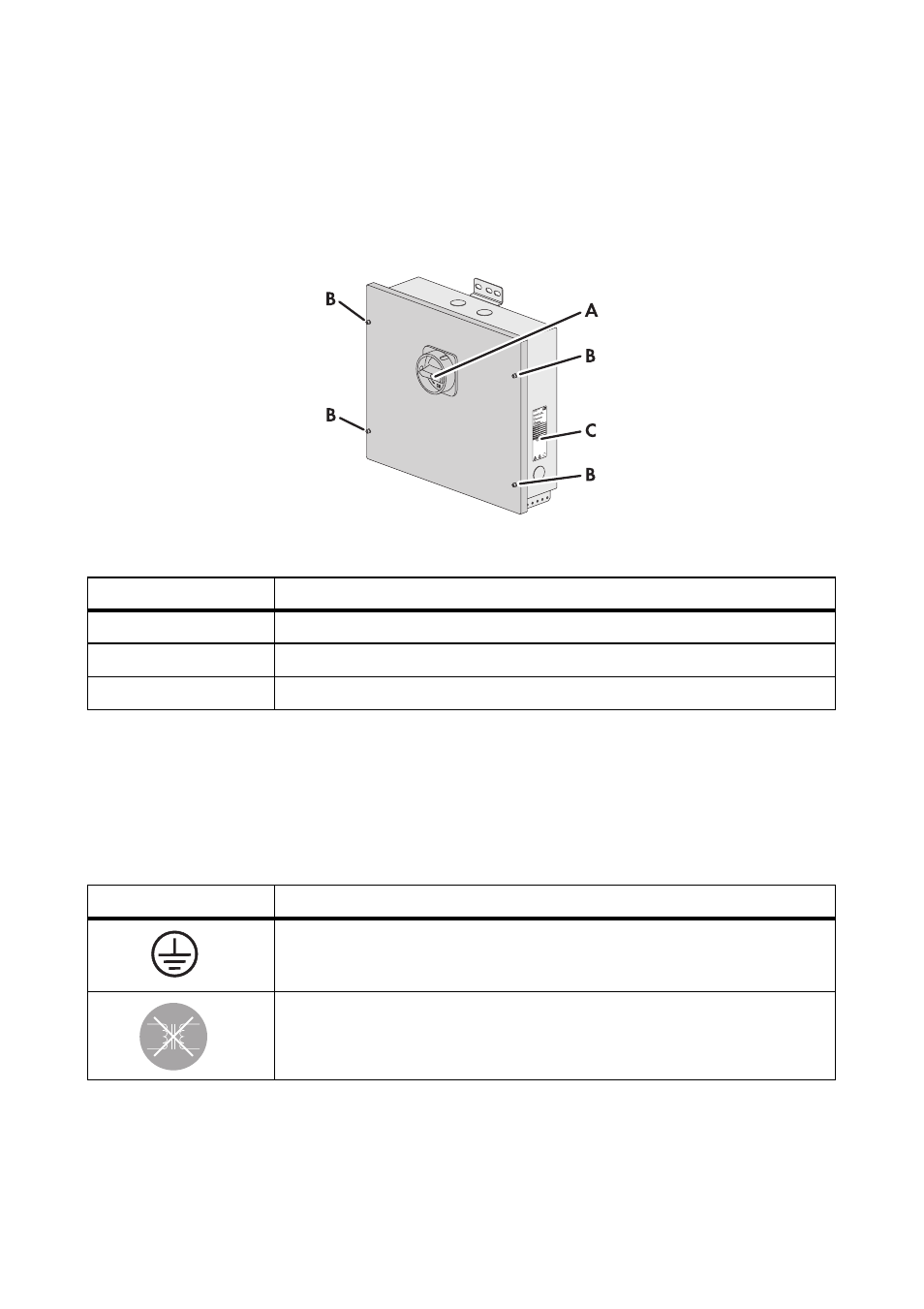

Imagen 3: Estructura de la Connection Unit
En la Connection Unit se agrupan los strings del generador fotovoltaico y se guían a través de cables
al inversor. Los portafusibles incorporados permiten utilizar los fusibles de string como protección
contra sobrecorriente. La Connection Unit está equipada con un interruptor-seccionador de potencia
de CC que convierte a la Connection Unit en un conmutador de CC.
Símbolos de la Connection Unit
Posición
Denominación
A
Interruptor-seccionador de potencia de CC
B
Tornillos imperdibles de la tapa
C
Placa de características
Símbolo
Explicación
Toma a tierra del equipamiento
Sin aislamiento galvánico
