6 Conexión eléctrica
SMA America, LLC
28
CU600-1000US-IA-es-10
Instrucciones de instalación
6.2.2 Vista interior de la Connection Unit 600-US

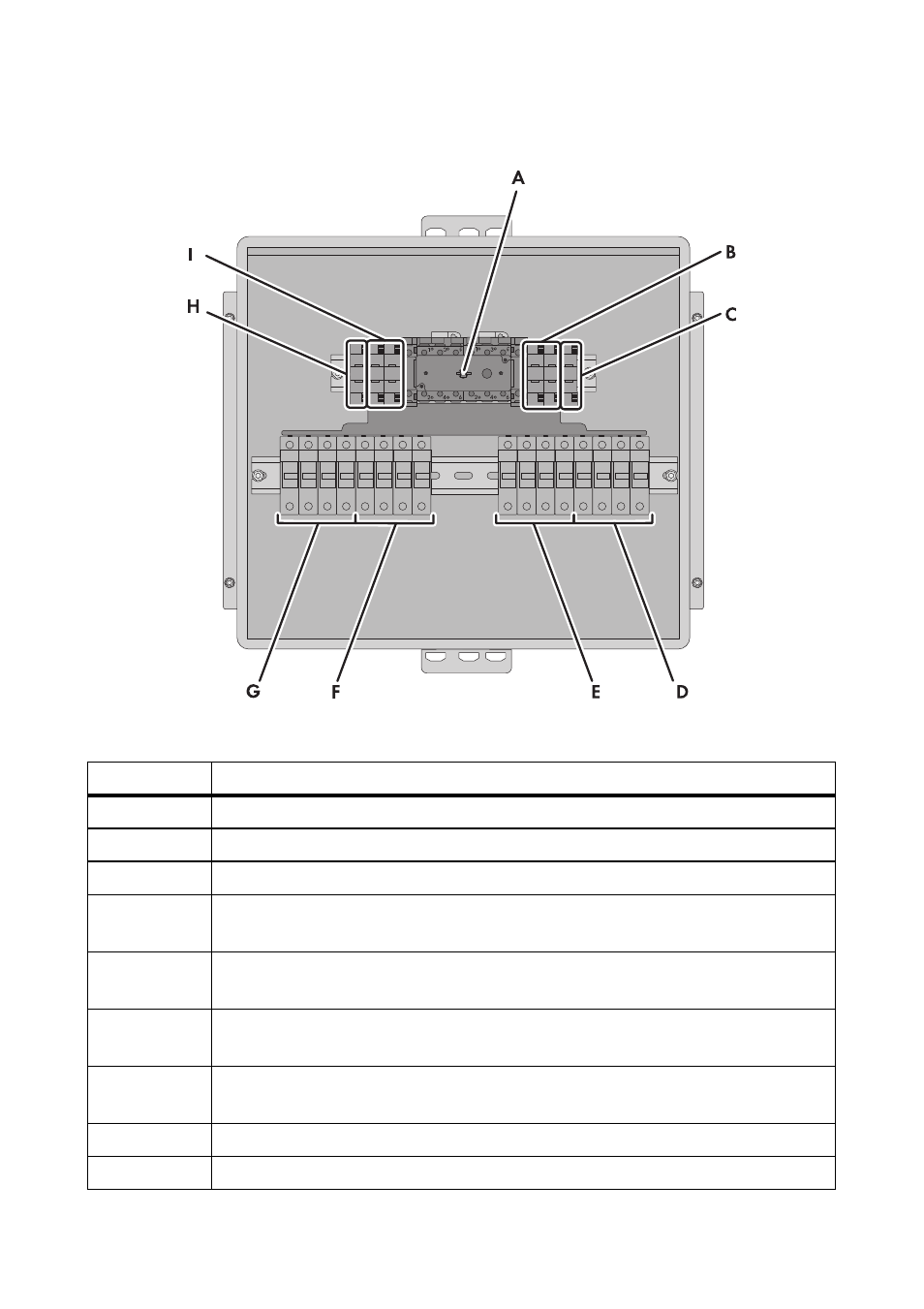

Imagen 10: Componentes y áreas de conexión en el interior de la Connection Unit 600-US
Posición
Denominación
A
Eje del interruptor-seccionador de potencia de CC
B
Bornes para la conexión de los cables de salida de CC (INPUT B)
C
Terminal de toma a tierra del equipamiento
D
Portafusibles para fusibles de string y bornes para la conexión de los cables de
CC negativos del generador fotovoltaico ( − ) (INPUT B)
E
Portafusibles para fusibles de string y bornes para la conexión de los cables de
CC positivos del generador fotovoltaico (+) (INPUT B)
F
Portafusibles para fusibles de string y bornes para la conexión de los cables de
CC negativos del generador fotovoltaico ( − ) (INPUT A)
G
Portafusibles para fusibles de string y bornes para la conexión de los cables de
CC positivos del generador fotovoltaico (+) (INPUT A)
H
Terminal de toma a tierra del equipamiento
I
Bornes para la conexión de los cables de salida de CC (INPUT A)
