Utilizar ciclos de mecanizado
2.3 Definición del modelo PATTERN DEF
2
62
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014

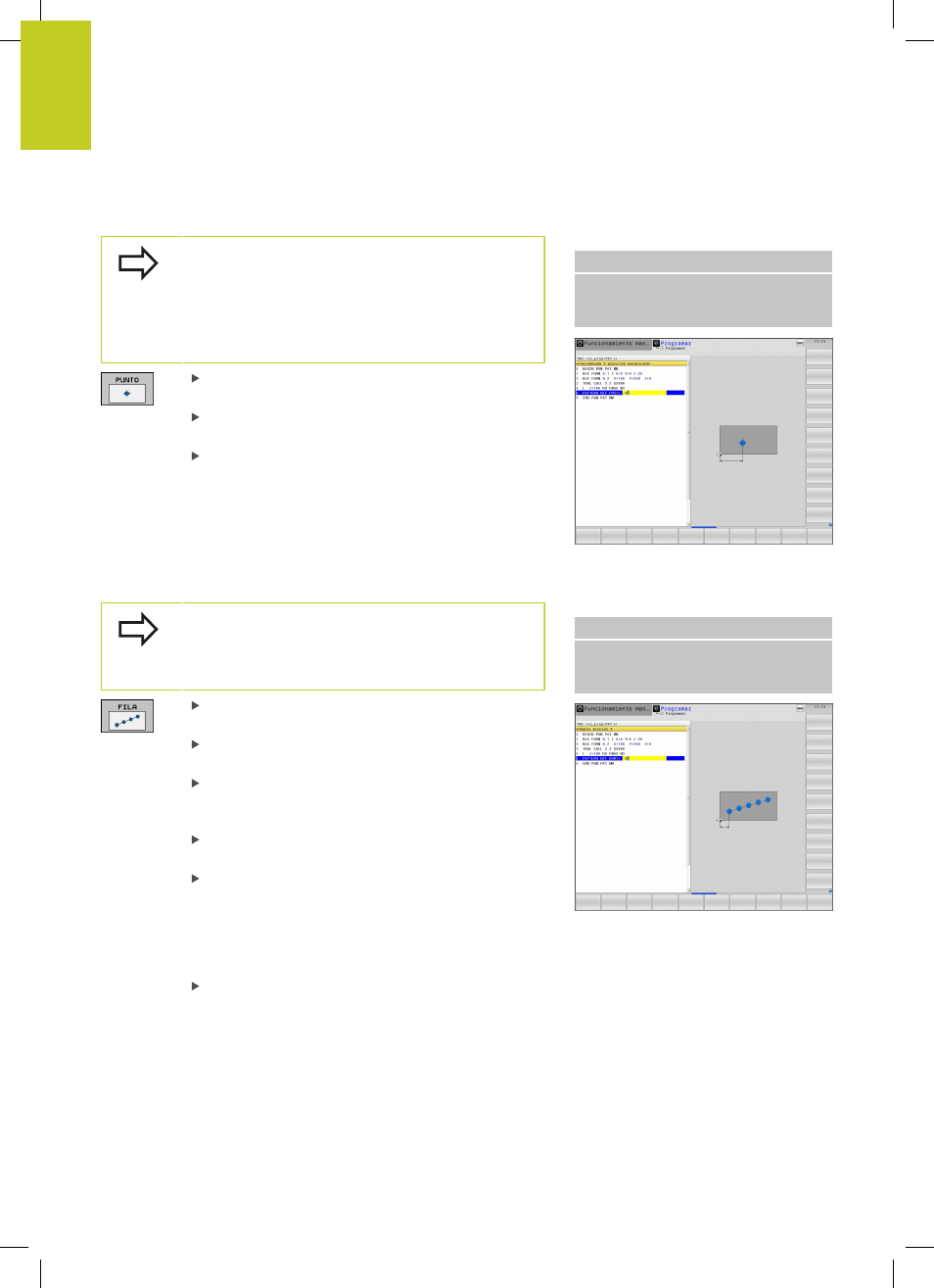

Definir posiciones de mecanizado únicas
Se pueden introducir un máximo de 9 posiciones de
mecanizado, confirmar la entrada con la tecla
ENT.
Si se ha definido una
superficie de la pieza en Z
con un valor distinto de 0, entonces este valor actúa
adicionalmente a la superficie de la pieza
Q203 que se
ha definido en el ciclo de mecanizado.
Coordenada X posición mecanizado (valor
absoluto): introducir coordenada X
Coordenada Y posición de mecanizado (valor
absoluto): introducir coordenada Y
Coordenada de la superficie de la pieza (valor
absoluto): introducir la coordenada Z, en la cual debe
empezar el mecanizado
Frases NC
10 L Z+100 R0 FMAX
11 PATTERN DEF POS1
(X+25 Y+33,5 Z+0) POS2 (X+50 Y
+75 Z+0)
Definir filas únicas
Si se ha definido una
superficie de la pieza en Z
con un valor distinto de 0, entonces este valor actúa
adicionalmente a la superficie de la pieza
Q203 que se
ha definido en el ciclo de mecanizado.
Punto de partida X (valor absoluto): coordenada del
punto de partida de la fila en el eje X
Punto de partida Y (valor absoluto): coordenada del
punto de partida de la fila en el eje Y
Distancia posiciones de mecanizado
(incremental): distancia entre las posiciones de
mecanizado. Valor a introducir positivo o negativo
Número de mecanizados: número total de
posiciones de mecanizado
Posición de giro de todo el modelo (absoluto):
ángulo de giro alrededor del punto de partida
introducido. Eje de referencia: eje principal del
plano de mecanizado activo (p. ej., X con eje de
herramienta en Z). Valor a introducir positivo o
negativo
Coordenada de la superficie de la pieza (valor
absoluto): introducir la coordenada Z, en la cual debe
empezar el mecanizado
Frases NC
10 L Z+100 R0 FMAX
11 PATTERN DEF ROW1
(X+25 Y+33,5 D+8 NUM5 ROT+0 Z
+0)
