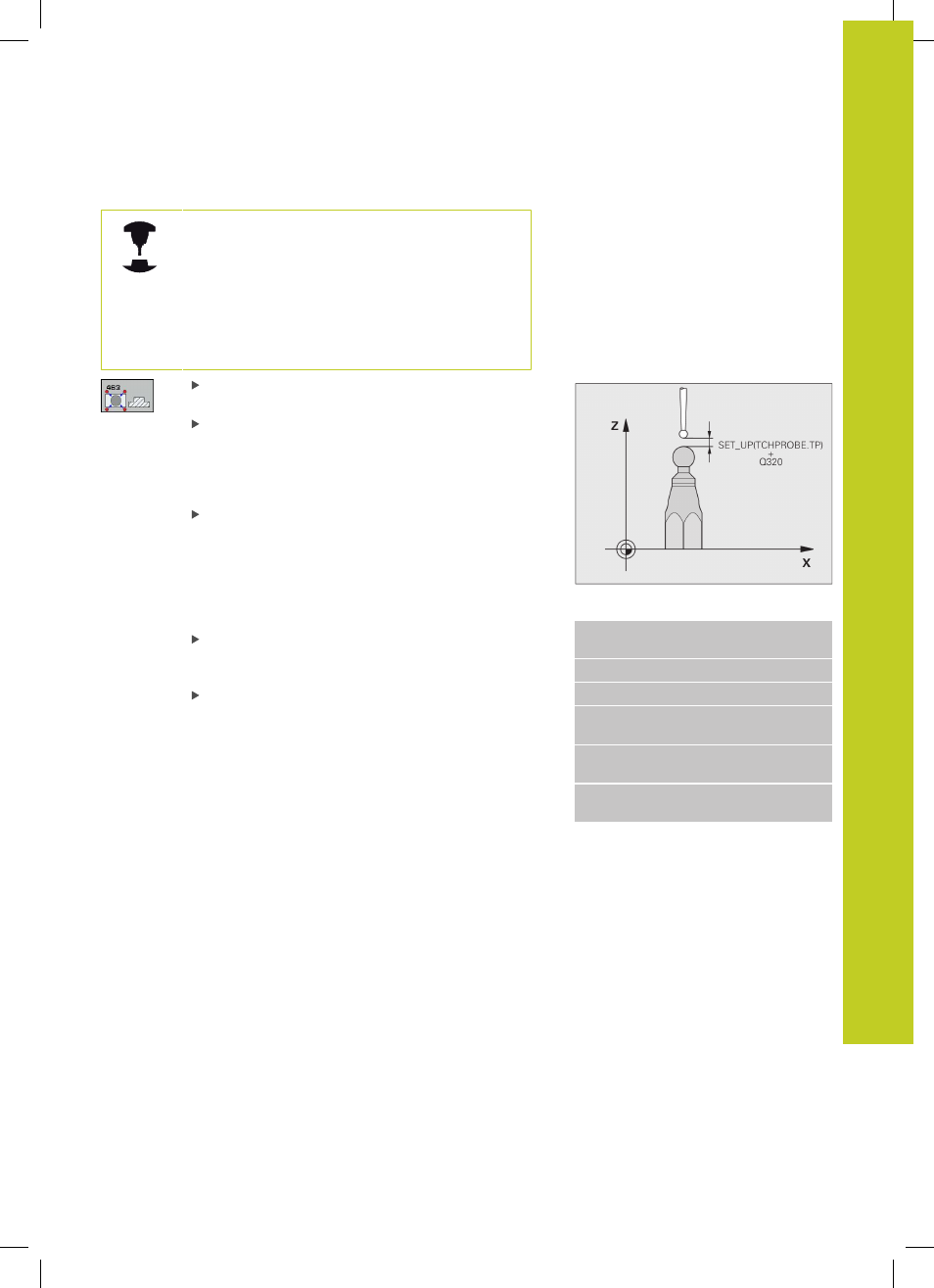

CALIBRAR RADIO EXTERIOR TS (PALPADOR) (Ciclo 463, DIN/ISO:
G463)
18.9
18
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014
565
Para determinar el desplazamiento de centros de la
bola de palpador, el TNC debe estar preparado por
el fabricante de la máquina. ¡Rogamos consulten el
manual de su máquina!
La característica de si o como el palpador se puede
orientar ya viene predefinida en los palpadores de
HEIDENHAIN. El fabricante de la máquina configura
otros palpadores.
RADIO DE LA ISLA Q407: Diámetro del aro de
ajuste. Campo de introducción 0 a 99,9999
DIST. SEGURIDAD Q320 (incremental): distancia
añadida entre el punto de medida y la bola de
palpación. Q320 se suma a SET_UP (tabla del
sistema de palpación). Campo de introducción 0 a
99999,9999
DESPLAZAMIENTO A ALTURA DE SEG. Q301:
Determinar cómo se debe desplazar el palpador
entre los puntos de medición:
0 : Desplazarse entre los puntos de medición a la
altura de medición
1 : Desplazarse entre los puntos de medición a la
altura de seguridad
NÚMERO DE PALPACIONES Q407 (absoluto):
Número de puntos de medición en el diámetro.
Campo de introducción 0 a 8
ÁNGULO DE REFERENCIA Q380 (valor absoluto):
ángulo entre el eje principal del plano de
mecanizado y el primer punto de palpación. Campo
de introducción 0 a 360,0000
Frases NC
5 TCH PROBE 463 CALIBRAR TS
(PALPADOR) EN ISLAS
Q407=+5
;RADIO DE ISLA
Q320=+0 ;DIST. DE SEGURIDAD
Q301=+1 ;IR A ALTURA DE
SEGURIDAD
Q423=+8 ;NÚMERO DE
PALPACIONES
Q380=+0 ;ÁNGULO DE
REFERENCIA
