ROSCA PARALELA AL CONTORNO
(Ciclo 830, DIN/ISO: G830)
13.30
13
TNC 640 | Modo de Empleoprogramación de ciclos | 5/2014
411

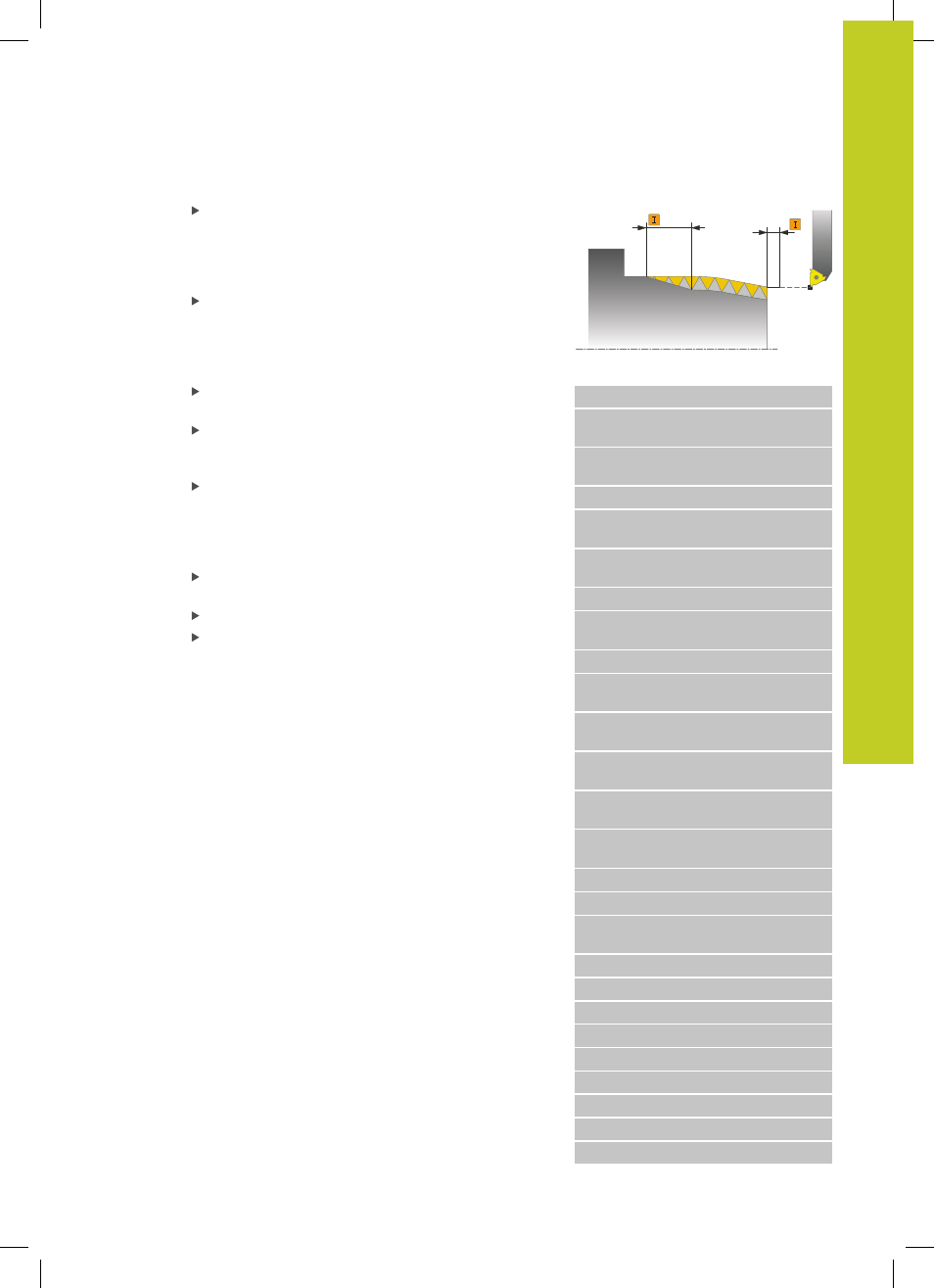

Distancia de arranque Q465 (incremental):
Longitud de distancia en dirección del paso en la
que se aceleran los ejes de avance a la velocidad
necesaria. La distancia de arranque se encuentra
fuera del contorno de rosca definido.
Distancia de rebosamiento Q466: Longitud
de distancia en dirección del paso en la que se
desaceleran los ejes de avance. La distancia de
rebosamiento se encuentra dentro del contorno de
rosca definido.
Profundidad de corte máx. Q463: aproximación
máx. vertical al paso de rosca.
Ángulo de aproximación Q467: ángulo en el que
se realiza la aproximación Q463. El ángulo de
referencia es paralelo al paso de rosca.
Tipo de aproximación Q468: Fijar el tipo de
aproximación:
0 : Sección de viruta constante (la aproximación se
reduce con la profundidad)
1 : profundidad de aproximación constante
Ángulo inicial Q470: ángulo del husillo de giro
donde debe realizarse el inicio de rosca.
Número de pasos Q475: Número de pasos de rosca
Número cortes en vacío Q476: Número cortes
en vacío sin aproximación a profundidad de rosca
acabada
Q465
Q474
Frases NC
9 CYCL DEF 14.0 CONTORNO
10 CYCL DEF 14.1 LABEL DE
CONTORNO2
11 CYCL DEF 830 ROSCADO PARALELO
AL CONTORNO
Q471=+0
;POSICIÓN DE ROSCA
Q461=+0 ;ORIENTACIÓN DE
ROSCA
Q460=+2 ;DISTANCIA DE
SEGURIDAD
Q472=+2 ;PASO DE ROSCA
Q473=+0 ;PROFUNDIDAD DEL
FILETE
Q474=+0 ;FIN DE ROSCA
Q465=+4 ;DISTANCIA DE
ARRANQUE
Q466=+4 ;DISTANCIA DE
REBOSAMIENTO
Q463=+0.5 ;MÁX. PROFUNDIDAD DE
CORTE
Q467=+30 ;ÁNGULO DE
APROXIMACIÓN
Q468=+0 ;TIPO DE
APROXIMACIÓN
Q470=+0 ;ÁNGULO INICIAL
Q475=+30 ;NÚMERO DE FILETES
Q476=+30 ;NÚMERO DE CORTES
EN VACÍO
12 L X+80 Y+0 Z+2 FMAX M303
13 CYCL CALL
14 M30
15 LBL 2
16 L X+60 Z+0
17 L X+70 Z-30
18 RND R60
19 L Z-45
20 LBL 0
