Ciclos: Tornear
13.31 Ejemplo de programación
13
390
TNC 640 | Modo de Empleoprogramación de ciclos | 12/2013
13.31 Ejemplo de programación

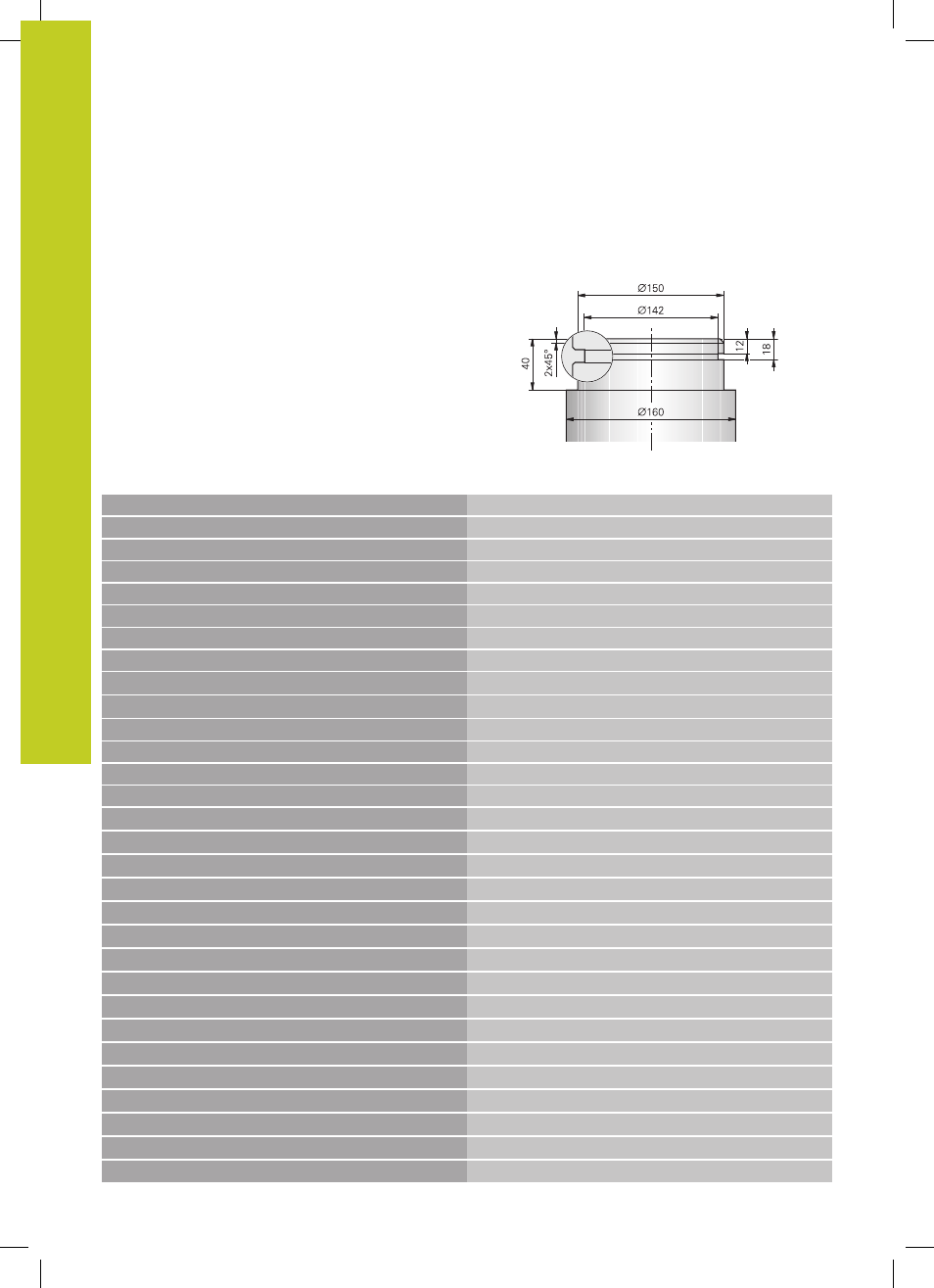

Ejemplo: Rebaje con punzonado
0 BEGIN PGM ABSATZ MM
1 BLK FORM 0.1 Y X+0 Y-10 Z-35
Definición de la pieza en bruto
2 BLK FORM 0.2 X+87 Y+10 Z+2
3 TOOL CALL 12
Llamada a una herramienta
4 M140 MB MAX Retirar la herramienta
5 FUNCTION MODE TURN Activar el modo de torneado
6 FUNCTION TURNDATA SPIN VCONST:ON VC:150 Velocidad de corte constante
7 CYCL DEF 800 ADAPTAR SISTEMA DE GIRO Definición del ciclo Adaptar sistema de giro
Q497=+0 ;ÁNGULO DE PRECESIÓN
Q498=+0 ;INVERTIR HERRAMIENTA
8 M136 Avance en mm por revolución
9 L X+165 Y+0 R0 FMAX Llegada al punto inicial en el plano
10 L Z+2 R0 FMAX M304 Distancia de seguridad, husillo de giro On
11 CYCL DEF 812 REBAJE LONGITUDINAL AMPLIADO Definición del ciclo Rebaje longitudinal
Q215=+0 ;VOLUMEN DE MECANIZADO
Q460=+2 ; DISTANCIA DE SEGURIDAD
Q491=+160 ;DIÁMETRO INICIO CONTORNO
Q492=+0 ;INICIO DE CONTORNO Z
Q493=+150 ;DIÁMETRO FINAL DE CONTORNO
Q494=-40 ;FINAL DE CONTORNO Z
Q495=+0 ;ÁNGULO SUPERF. PERÍMETRO
Q501=+1 ;TIPO ELEMENTO INICIAL
Q502=+2 ;TAMAÑO ELEMENTO INICIAL
Q500=+1 ;RADIO ESQUINA CONTORNO
Q496=+0 ;ÁNGULO SUPERFICIE PLANA
Q503=+1 ;TIPO ELEMENTO FINAL
Q504=+2 ;TAMAÑO ELEMENTO FINAL
Q463=+2.5 ;PROFUNDIDAD DE CORTE MÁX
Q478=+0.25 ;AVANCE DESBASTE
Q483=+0.4 ;DIÁMETRO SOBREMEDIDA
