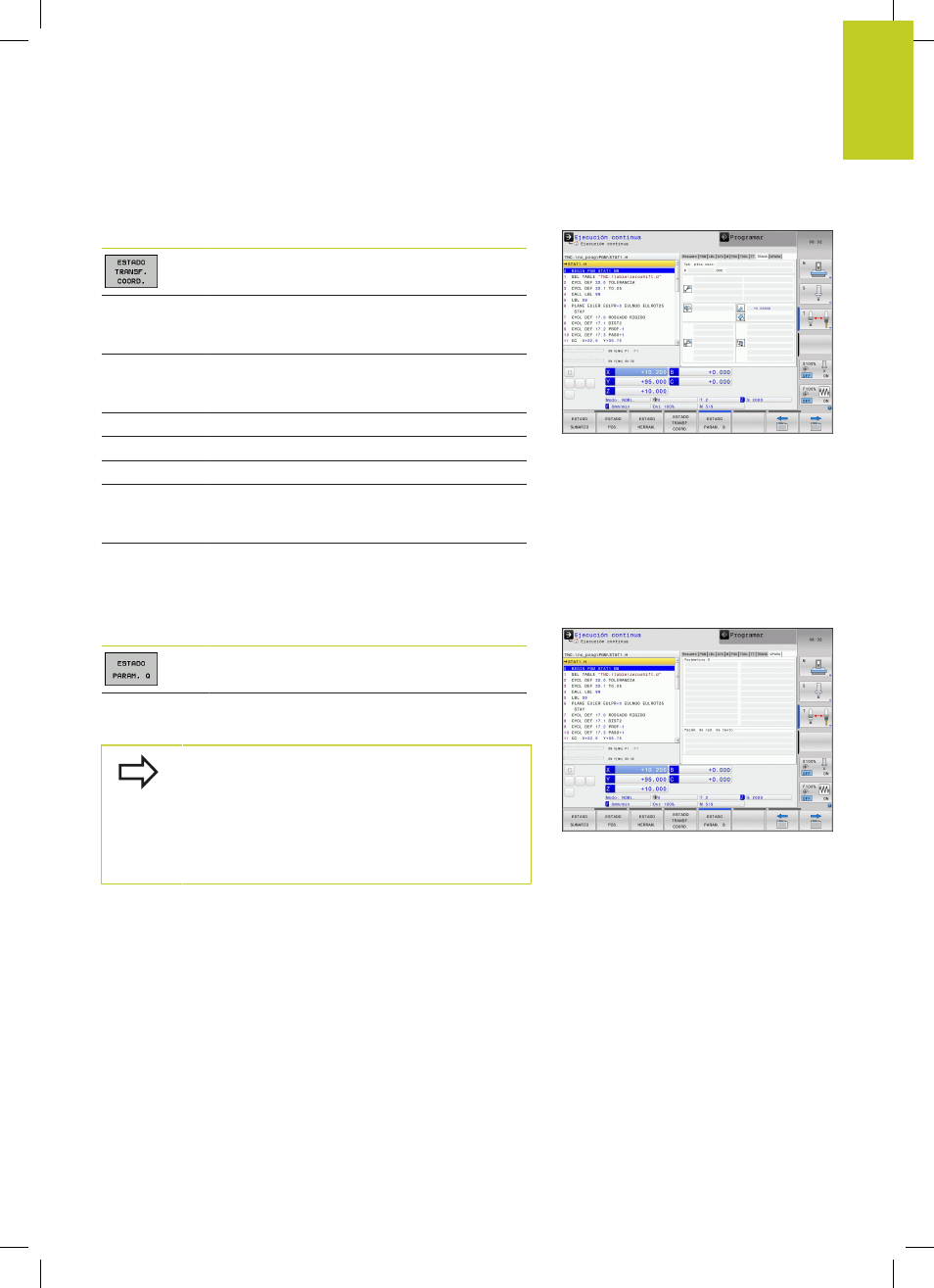

Indicación del estado 2.4
2
TNC 620 | Modo de empleo Programación DIN/ISO | 5/2014
79
Cálculo de coordenadas (solapa TRANS)
Softkey Significado
Nombre de la tabla de puntos cero activa
Número del punto cero activo (
#), comentario
de la fila activa del número del punto cero
activo (
DOC) del ciclo G53
Desplazamiento del punto cero activado (ciclo
G54); el TNC muestra un desplazamiento del
punto cero activado hasta en 8 ejes
Ejes reflejados (ciclo G28)
Giro básico activo
Angulo de giro activo (ciclo G73)
Factor/es de escala activado/s (ciclos G72);
el TNC muestra un factor de escala activado
hasta en 6 ejes
Punto central de la escala activada
Véase Modo de Empleo, ciclos para la traslación de coordenadas.
Mostrar parámetro Q (pestaña QPARA)
Softkey Significado
Visualización de los valores actuales de los
parámetros Q definidos
Visualización de las cadenas de caracteres de
los parámetros String definidos
Pulsar la Softkey LISTA DE PARAMETROS Q. El TNC
abre una ventana superpuesta en la que se puede
introducir el margen deseado para la visualización de
parámetros Q o parámetros de cadena de texto. Los
parámetros Q se introducen separados por comas (p.
ej., 1,2,3,4). Los campos de visualización se definen
con un guión (p. ej., 10-14)
