17.11 Interfaz Ethernet
Introducción
El TNC está equipado de forma estándar con una tarjeta ethernet
para conectar el control como cliente en su red. El TNC transmite
datos a través de la tarjeta Ethernet con
el protocolo
smb (
s erver m essage b lock) para sistemas
operativos Windows, o
la familia de protocolos TCP/IP (Transmission Control Protocol/
Internet Protocol) y con ayuda del NFS (Network File System)
Posibilidades de conexión
Es posible conectar la tarjeta Ethernet del TNC mediante la
conexión RJ45 (X26,100BaseTX o 10 BaseT) en su sistema
de redes, o bien, conectarla directamente con un PC. Ambas
conexiones están separadas galvánicamente de la electrónica del
control.
En la conexión 100BaseTX o 10BaseT se utiliza el cable Pair
Twisted, para conectar el TNC a la red.
La longitud de cable máxima entre el TNC y un
empalme depende de la calidad del cable, del
recubrimiento y del tipo de red (100BaseTX o
10BaseT).

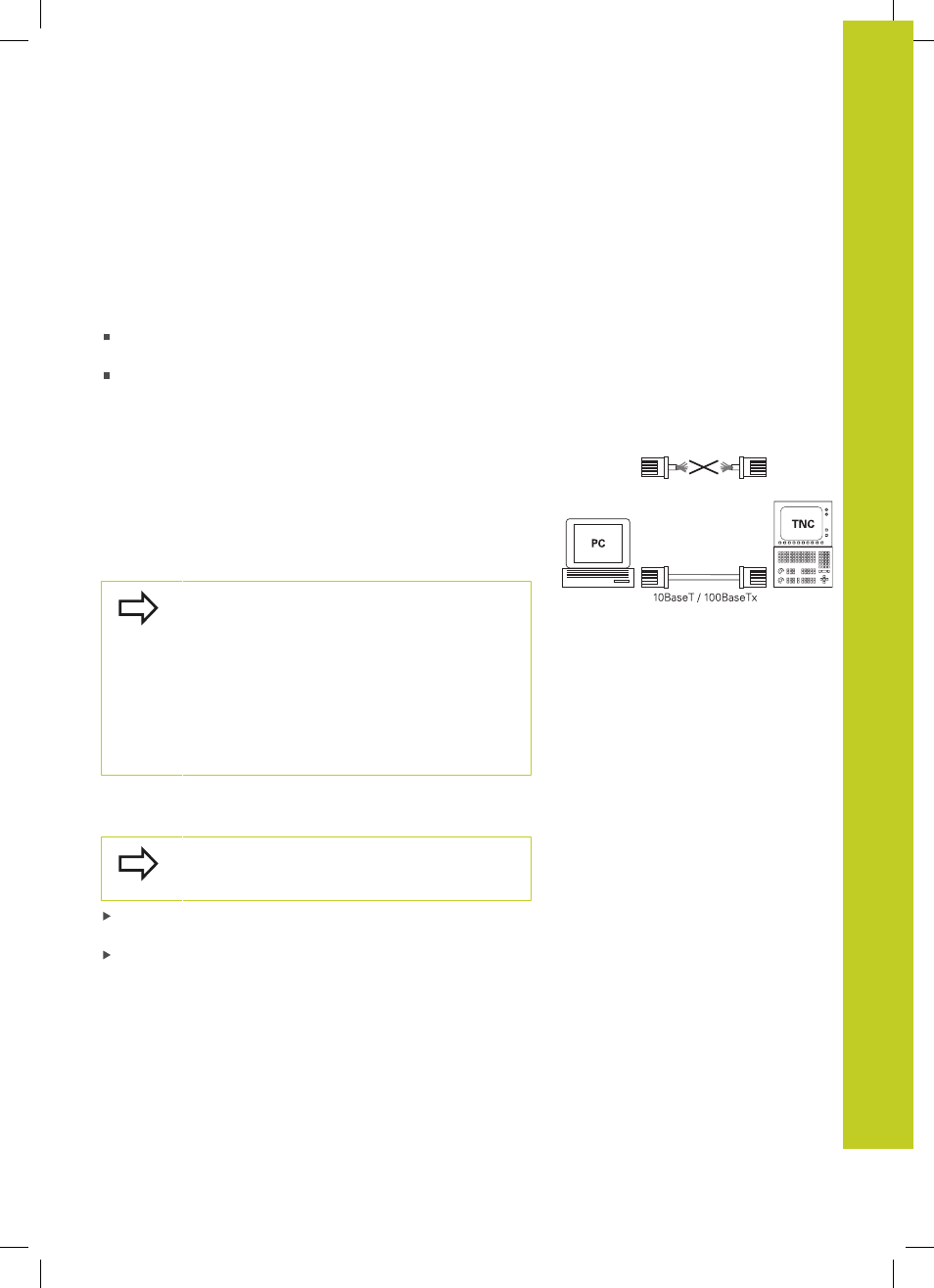

También se puede conectar sin gran esfuerzo el
TNC directamente a un PC, el cual está equipado
con una tarjeta Ethernet. Para ello, conectar el TNC
(conector X26) y el PC con un cable Ethernet cruzado
(denominación comercial: cable Patch cruzado o
cable STP cruzado)
Configurar TNC
Se recomienda que configure el TNC un especialista
en redes.
En el modo de funcionamiento
Programación, pulsar la tecla
MOD e introducir la clave NET123.
En la gestión de ficheros pulsar la Softkey
RED. El TNC muestra
la pantalla principal de la configuración de red
