Aproximación y salida del contorno 6.3
6
TNC 620 | Modo de empleo Programación DIN/ISO | 5/2014
199

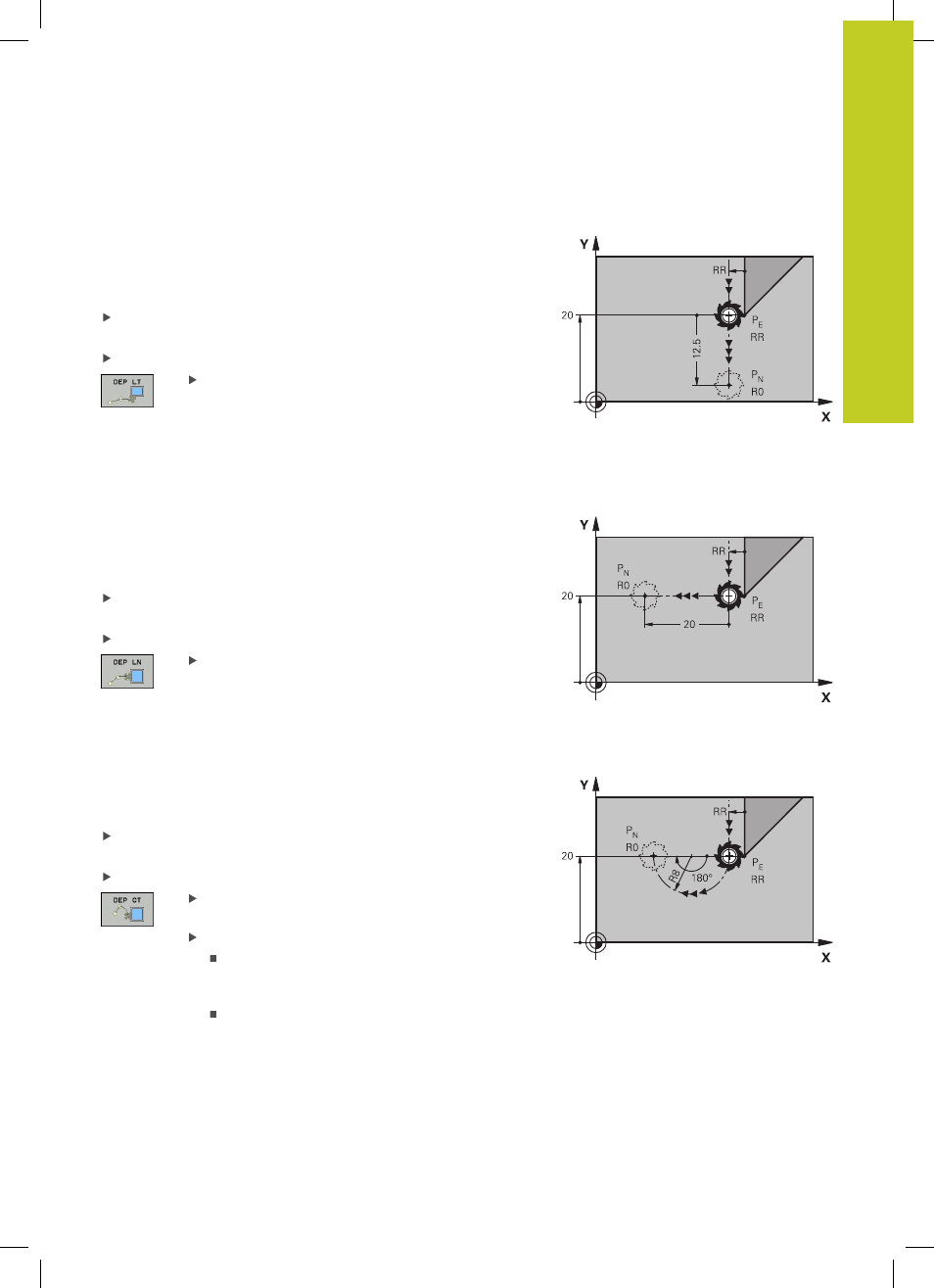

Salida según una recta tangente:
DEP LT
El TNC desplaza la herramienta desde una recta del último punto
del contorno P
E
al punto final P
N
. La recta se encuentra en la
prolongación del último tramo del contorno. P
N
se encuentra a la
distancia LEN de P
E
.
Programar el último elemento del contorno con punto final P
E
y
corrección del radio
Abrir el diálogo con la tecla APPR/DEP y la Softkey DEP LT:
LEN: introducir la distancia del punto final P
N
del
último elemento del contorno P
E
Salida según una recta perpendicular al último punto
del contorno:
DEP LN
El TNC desplaza la herramienta desde una recta del último
punto del contorno P
E
al punto final P
N
. La recta parte
perpendicularmente desde el último punto del contorno P
E
. P
N
se
encuentra de P
E
en distancia
LEN + radio de la herramienta.
Programar el último elemento del contorno con punto final P
E
y
corrección del radio
Abrir el diálogo con la tecla
APPR/DEP y la Softkey DEP LN :
LEN: Introducir la distancia del punto final P
N
Importante: Introducir
LEN positivo.
Salida según una trayectoria circular tangente:
DEP CT
El TNC desplaza la herramienta desde una trayectoria circular
del último punto del contorno P
E
al punto final P
N
. La trayectoria
circular se une tangencialmente al último tramo del contorno.
Programar el último elemento del contorno con punto final P
E
y
corrección del radio
Abrir el diálogo con la tecla
APPR/DEP y la Softkey DEP CT:
Ángulo del punto central
CCA de la trayectoria
circular
Radio R de la trayectoria circular
La herramienta sale por el lado de la pieza
determinado mediante la corrección de radio:
Introducir R positivo
La herramienta sale por el lado opuesto de la
pieza determinado mediante la corrección de
radio: Introducir R negativo.
