Movimientos de trayectoria - coordenadas cartesianas 6.4
6
TNC 620 | Modo de empleo Programación DIN/ISO | 5/2014
201
6.4 Movimientos de trayectoria -
coordenadas cartesianas

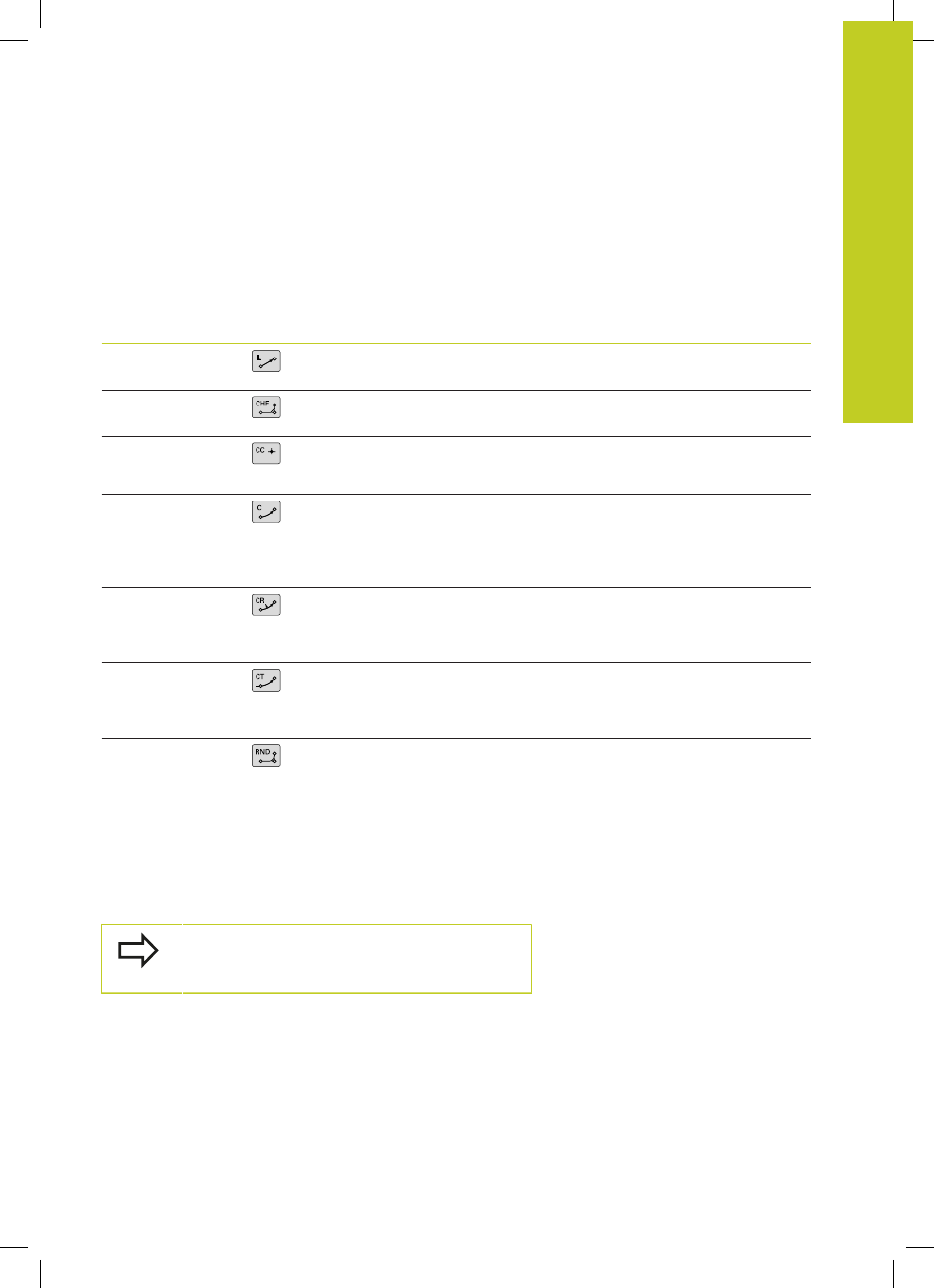

Resumen de los tipos de trayectoria
Función Tecla de función
de trayectoria Movimiento de la
herramienta Introducciones
precisas Página
Recta L
en inglés: Line
Recta Coordenadas del punto
final de la recta 202
Chaflán: CHF
inglés: CH am F er
Chaflán entre dos
rectas Longitud del chaflán 203
Centro círculo CC ;
inglés: Circle
Center
Ninguno Coordenadas del punto
central del círculo o polo 205
Arco circular C
inglés: C ircle
Trayectoria circular
alrededor del punto
central del círculo CC, al
punto final del arco de
círculo Coordenadas del punto
final del círculo, sentido
de giro 206
Arco circular CR
inglés.: C ircle by
R adius
Trayectoria circular con
radio determinado Coordenadas del punto
final del círculo, radio
del círculo, sentido de
giro 207
Arco circular CT
inglés: C ircle
T angential
Trayectoria circular
tangente al tramo
anterior y posterior del
contorno Coordenadas del punto
final del círculo 209
Redondeo de
esquinas
RND
inglés: R ou ND ing
of Corner
Trayectoria circular
tangente al tramo
anterior y posterior del
contorno Radio de la esquina R 204
Programar funciones de trayectoria
Las funciones de trayectoria se pueden programar fácilmente
mediante las teclas de funciones de trayectoria. El TNC le solicitará
los datos necesarios en los siguientes diálogos.
Para introducir las funciones DIN/ISO a través de un
teclado USB conectado hay que activar la escritura
en mayúscula.
