444 Programación: Mecanizado multieje
12.2 La función PLANE: inclinación del plano de mecanizado (opción de
so
ft
w
a
re
1)
Parámetros de introducción

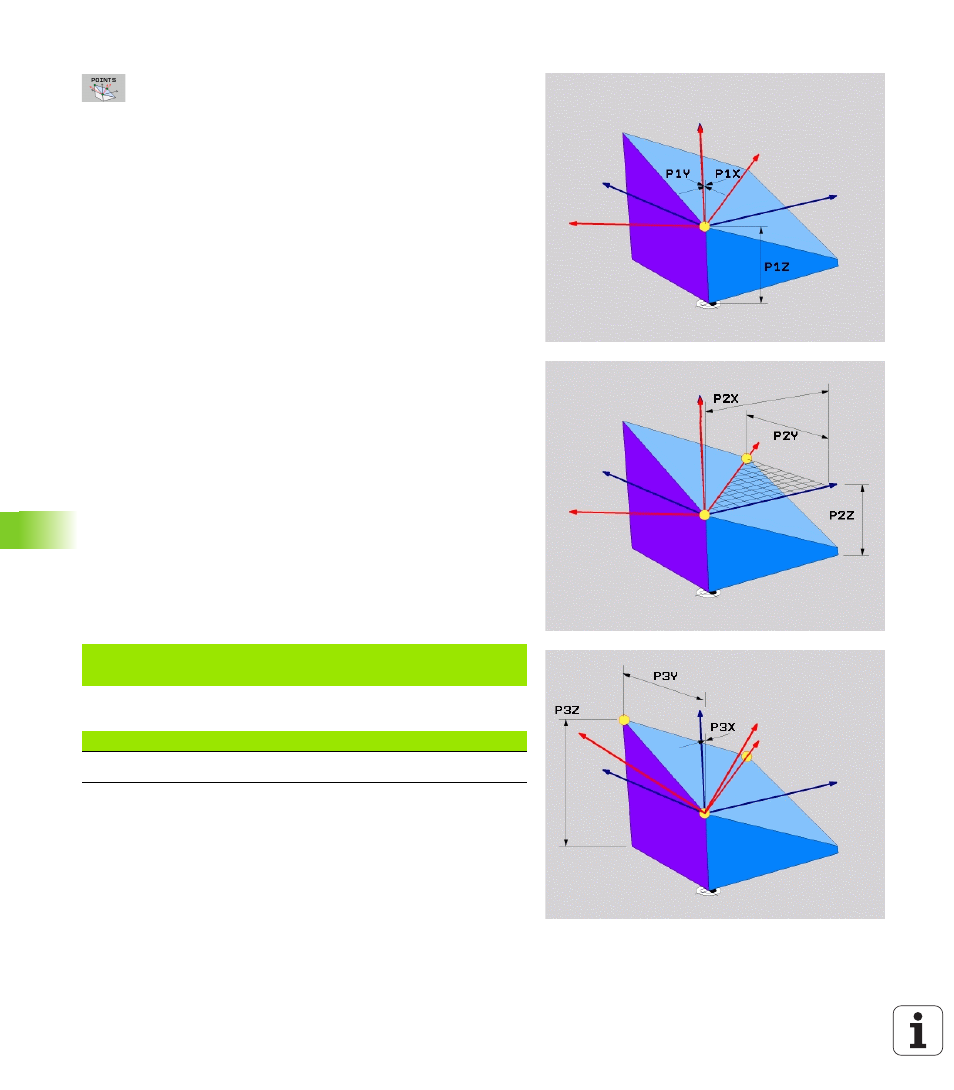

 ¿Coordenada X 1er. punto del plano? : coordenada
X P1X del 1er. punto del plano (ver figura superior
derecha)
 ¿Coordenada Y 1er. punto del plano? : coordenada
Y P1Y del 1er. punto del plano (ver figura superior
derecha
 ¿Coordenada Z 1er. punto del plano? : coordenada
Z P1Z del 1er. punto del plano (ver figura superior
derecha)
 ¿Coordenada X 2º punto del plano? : coordenada X
P2X del 2º punto del plano (ver figura centro derecha)
 ¿Coordenada Y 2º punto del plano? : coordenada Y
P2Y del 2º punto del plano (ver figura centro derecha)
 ¿Coordenada Z 2º punto del plano? : coordenada Z
P2Z del 2º punto del plano (ver figura centro derecha)
 ¿Coordenada X 3er. punto del plano? : coordenada
X P3X del 3er. punto del plano (ver figura abajo
derecha)
 ¿Coordenada Y 3er. punto del plano? : coordenada
Y P3Y del 3er. punto del plano (ver figura inferior
derecha)
 ¿Coordenada Z 3er. punto del plano? : coordenada
Z P3Z del 3er. punto del plano (ver figura inferior
derecha)
 Continuar con las propiedades de
posicionamientoVéase “Determinar el
comportamiento de posicionamiento de la función
PLANE” en pág. 448
Frase NC
Abreviaturas utilizadas
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....
Abreviatura Significado
POINTS Inglés points = puntos
