HEIDENHAIN iTNC 530 (60642x-04) ISO programming - Manual (Página 284)

284 Programación: Subprogramas y repeticiones parciales de un programa
8.6 Ejemplos de pr
ogr
amación

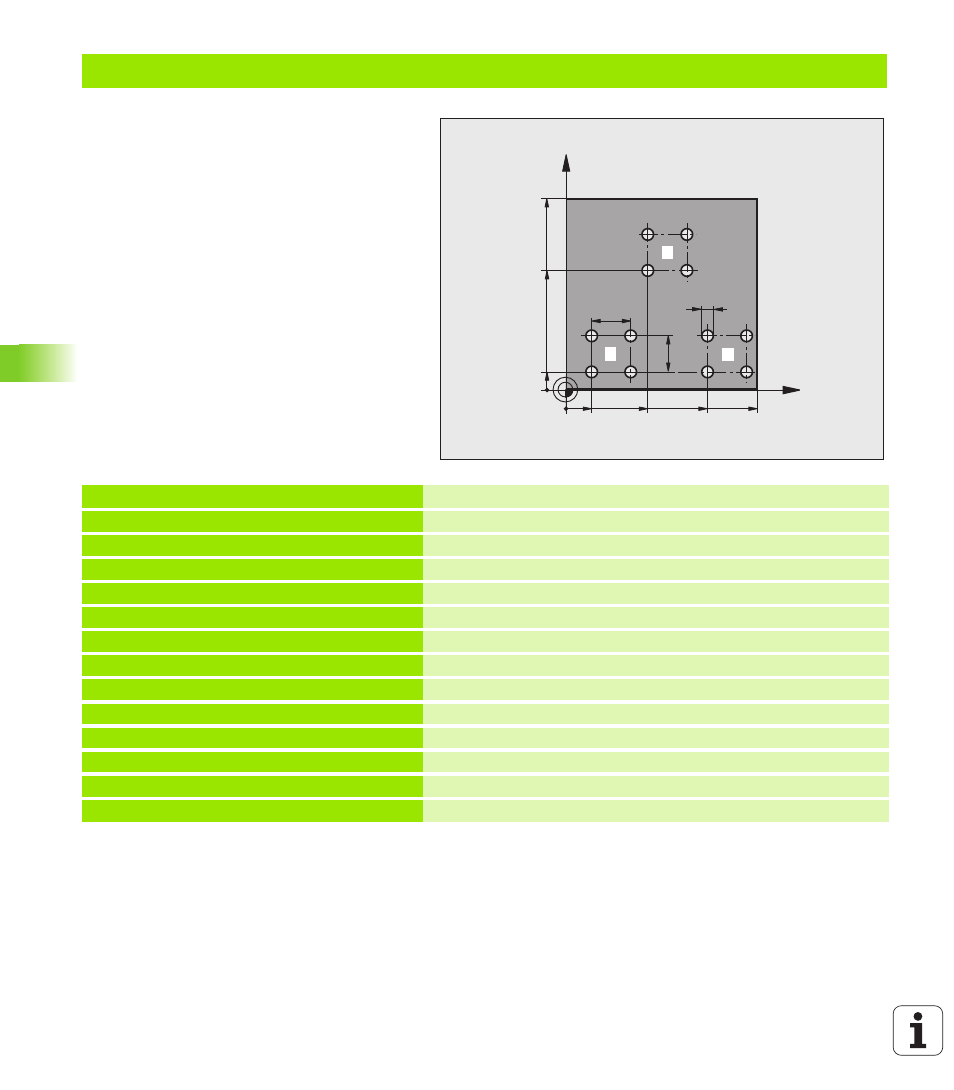

Ejemplo: Grupos de taladros
Desarrollo del programa
 Llegada al grupo de taladros en el programa
principal
 Llamada al grupo de taladros (subprograma 1)
 Programar una sola vez el grupo de taladros en
el subprograma 1
%UP1 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N40 T1 G17 S3500 * Llamada a una herramienta
N50 G00 G40 G90 Z+250 * Retirar la herramienta
N60 G200 TALADRADO Definición del ciclo taladrado
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-30 ;PROFUNDIDAD
Q206=300 ;PROFUNDIDAD DE PASO F
Q202=5 ;PROFUNDIDAD DE PASO
Q210=0 ;TPO. ESPERA ENCIMA
Q203=+0 ;COORDENADAS SUPERFICIE
Q204=2 ;2ª DISTANCIA DE SEGUR.
Q211=0 ;TIEMPO DE ESPERA ABAJO
X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
