HEIDENHAIN iTNC 530 211
5.3 Cor
rección de la her
ra mienta

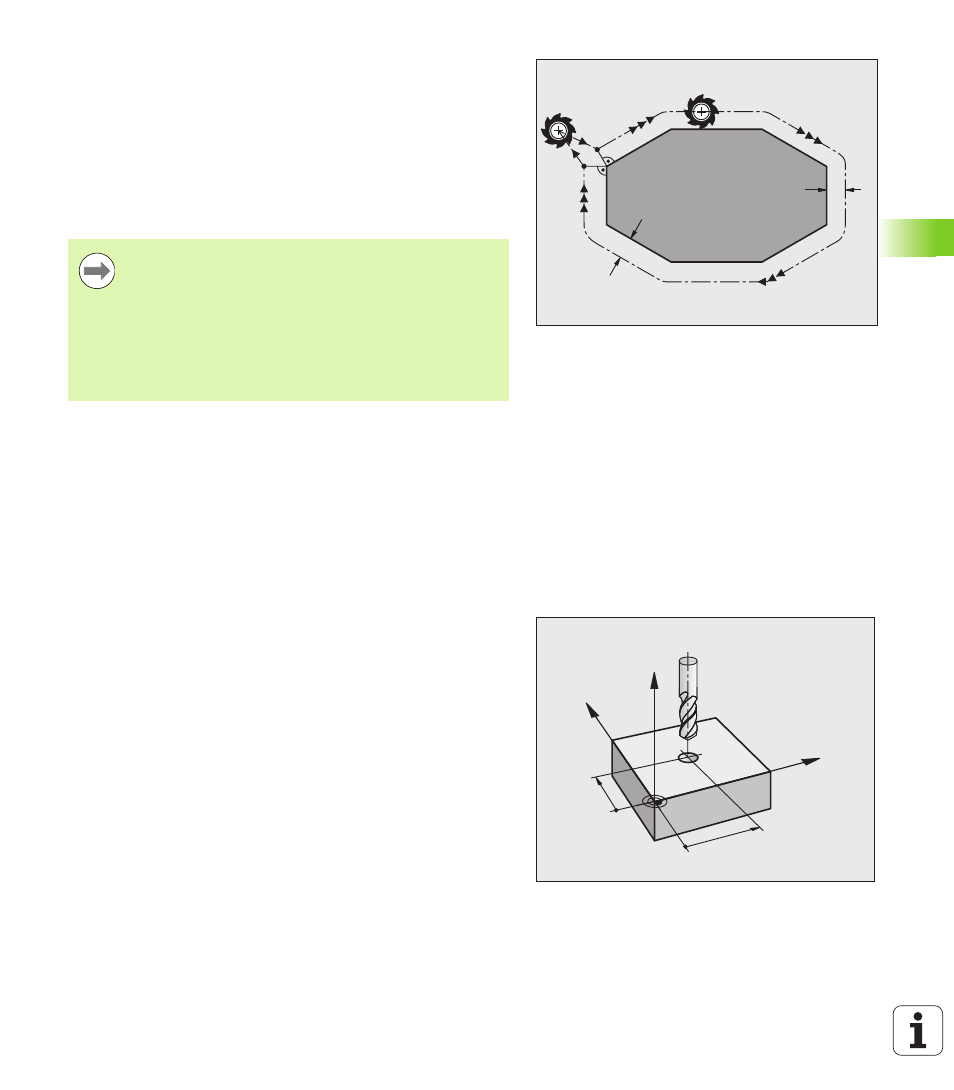

Corrección del radio de la herramienta
La frase del programa para el movimiento de la herramienta contiene
 G41 ó G42 para una corrección del radio
 G43 ó G44, para una corrección del radio en un desplazamiento
paralelo al eje
 G40 , cuando no se quiere realizar ninguna corrección de radio
La corrección de radio actúa en cuanto se accede a una herramienta y
se desplaza en el plano de mecanizado con G41 o G42.
En la corrección del radio el TNC tiene en cuenta los valores delta tanto
de la frase T, como de la tabla de herramientas:
Valor de corrección = R + DR
TOOL CALL
+ DR
TAB
con
Movimientos de trayectoria sin corrección de radio: G40
El punto central de la herramienta se desplaza en el plano de
mecanizado sobre la trayectoria programada, o bien sobre las
coordenadas programadas.
Empleo: Taladros, posicionamientos previos.
R
R
G40
G41
El TNC elimina la corrección de radio cuando:
 se programa una frase lineal con G40. En el caso de que
una frase lineal contenga únicamente una coordenada
en la dirección de la herramienta, aunque el TNC elimine
la corrección de radio, la corrección no sale del plano de
mecanizado.
 se programa un PGM CALL
 se selecciona un nuevo programa con PGM MGT
R : Radio de la herramienta R desde la frase G99 o
desde la tabla de herramientas
DR
TOOL CALL
: Sobremedida DR para el radio de una frase T (no se
tiene en cuenta en la visualización de posiciones)
DR
TAB:
Sobremedida DR para el radio de una tabla de htas.
Y
X
Z
X
Y
