Selección rápida de posiciones de taladro mediante la
introducción de diámetro
 Elegir el Modo de selección de posición de
mecanizado: el TNC omite la capa (layer) visualizada
en la ventana de la izquierda y la ventana de la
derecha se vuelve activa para la selección de posición

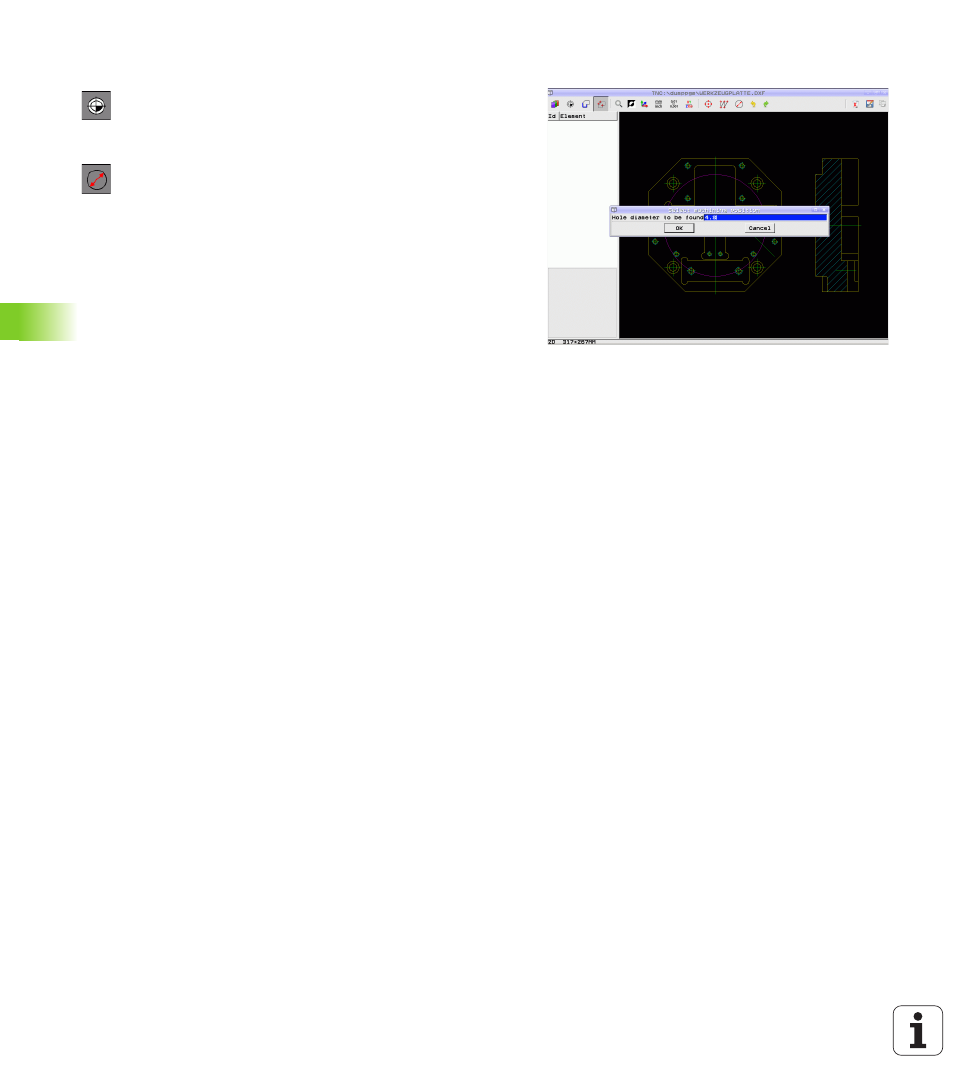

 Abrir diálogo de diámetro: El TNC muestra una
ventana dónde se puede introducir el diámetro
deseado
 Introducir el diámetro deseado y confirmar con la tecla
ENT: el TNC busca en el fichero DXF el diámetro
introducido y luego abrirá una ventana donde está
seleccionado aquel diámetro que más se parece al
diámetro introducido por Ud. Adicionalmente se
pueden filtrar los taladros posteriormente por
tamaños
 Si es necesario, determinar ajustes de filtro Ver
“Ajustes de filtro” en pág. 264 y confirmar con el
botón Aplicar: el TNC recogerá las posiciones
seleccionadas en la ventana izquierda (visualización
de un punto).
 En caso necesario, se pueden volver a deseleccionar
los elementos ya seleccionados creando un nuevo
campo de arrastre del ratón mientras pulsa a la vez la
tecla CTRL
