348 Programación: Parámetros Q
9.12 Ejemplos de pr
ogr
amación

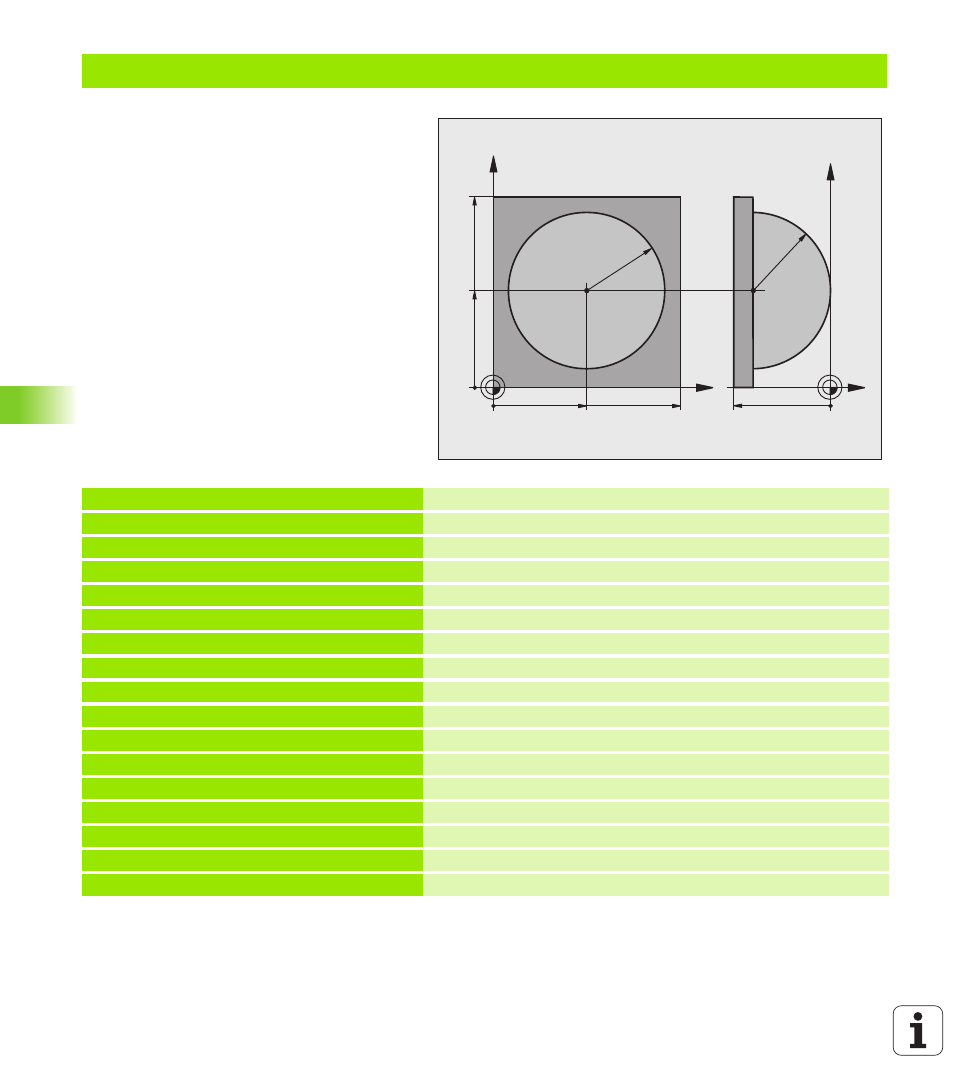

Ejemplo: Esfera convexa con fresa cilíndrica
Desarrollo del programa
„ El programa sólo funciona con una fresa cónica
„ El contorno de la esfera se define mediante
muchas rectas pequeñas )plano Z/X, se define
mediante Q14). Cuando más pequeño sea el
paso angular mejor se define el contorno.
„ El número de pasos se determina mediante el
paso angular en el plano (mediante Q18)
„ La esfera se fresa en pasos 3D de abajo hacia
arriba
„ El radio de la hta. se corrige automáticamente
0 BEGIN PGM KUGEL MM
1 Q1 = +50 Centro eje X
2 Q2 = +50 Centro eje Y
3 Q4 = +90 Ángulo inicial en el espacio (plano Z/X)
4 Q5 = +0 Ángulo final en el espacio (plano Z/X)
5 Q14 = +5 Paso angular en el espacio
6 Q6 = +45 Radio de la esfera
7 Q8 = +0 Ángulo inicial en la posición de giro en el plano X/Y
8 Q9 = +360 Ángulo final en la posición de giro en el plano X/Y
9 Q18 = +10 Paso angular en el plano X/Y para desbaste
10 Q10 = +5 Sobremedida del radio de la esfera para el desbaste
11 Q11 = +2 Distancia de seguridad para posicionamiento previo en el eje de hta.
12 Q12 = +350 Avance de fresado
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Definición de la pieza en bruto
14 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL CALL 1 Z S4000 Llamada a una herramienta
16 L Z+250 R0 FMAX Retirar la herramienta
X
Y
50 100
100
Z
Y
-50
R45
50
R45
