282 Programación: Subprogramas y repeticiones parciales de un programa
8.6 Ejemplos de pr
ogr
amación
8.6 Ejemplos de programación

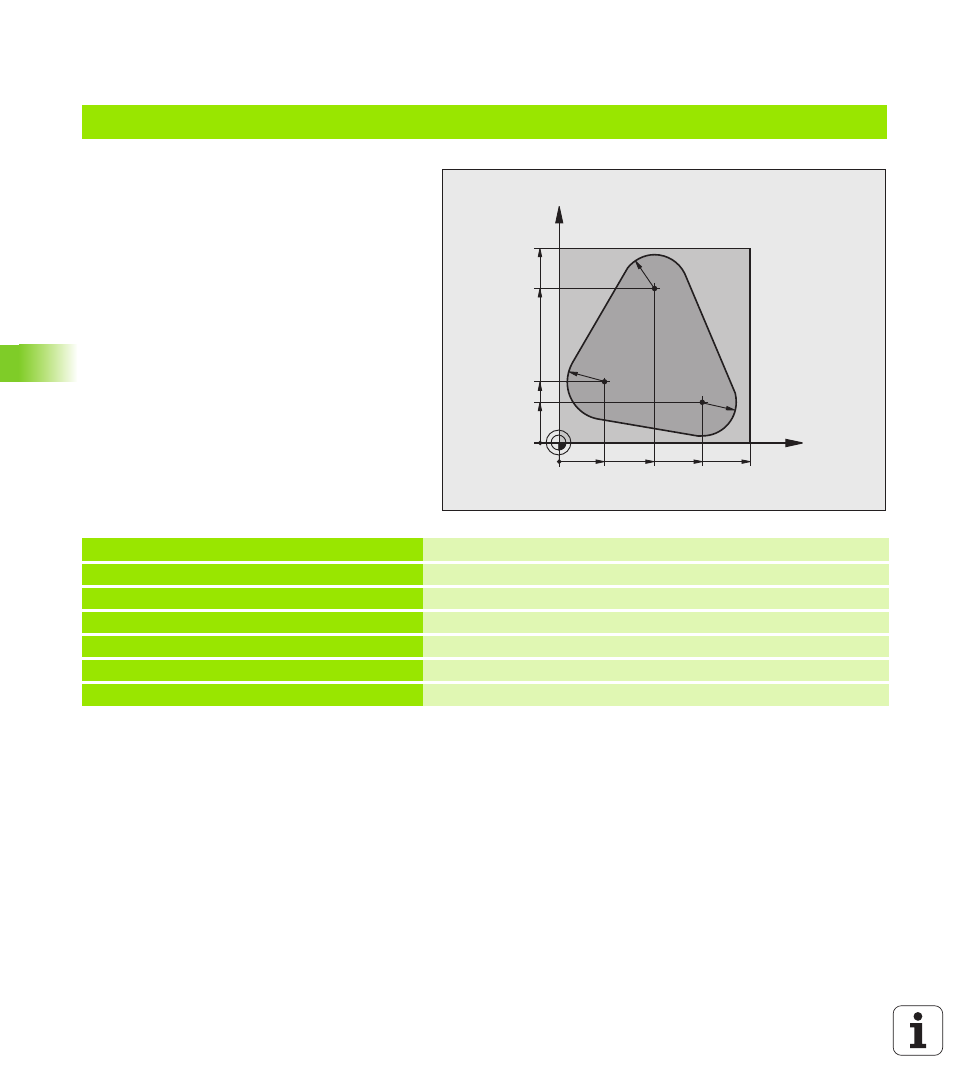

Ejemplo: Fresado de un contorno en varias aproximaciones
Desarrollo del programa
„ Posicionamiento previo de la herramienta sobre
la superficie de la pieza
„ Introducir la profundización en incremental
„ Fresado de contorno
„ Repetición de la profundización y del fresado del
contorno
0 BEGIN PGM PGMWDH MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S500 Llamada a una herramienta
4 L Z+250 R0 FMAX Retirar la herramienta
5 L X-20 Y+30 R0 FMAX Posicionamiento previo en el plano de mecanizado
6 L Z+0 R0 FMAX M3 Posicionamiento previo sobre la superficie de la pieza
X
Y
100
100
20
75
30
50 20 75
R1
5
R18
R15
