HEIDENHAIN iTNC 530 219
6.4 T
ra
y
e
ct
or
ias - coor
denadas car
tesianas

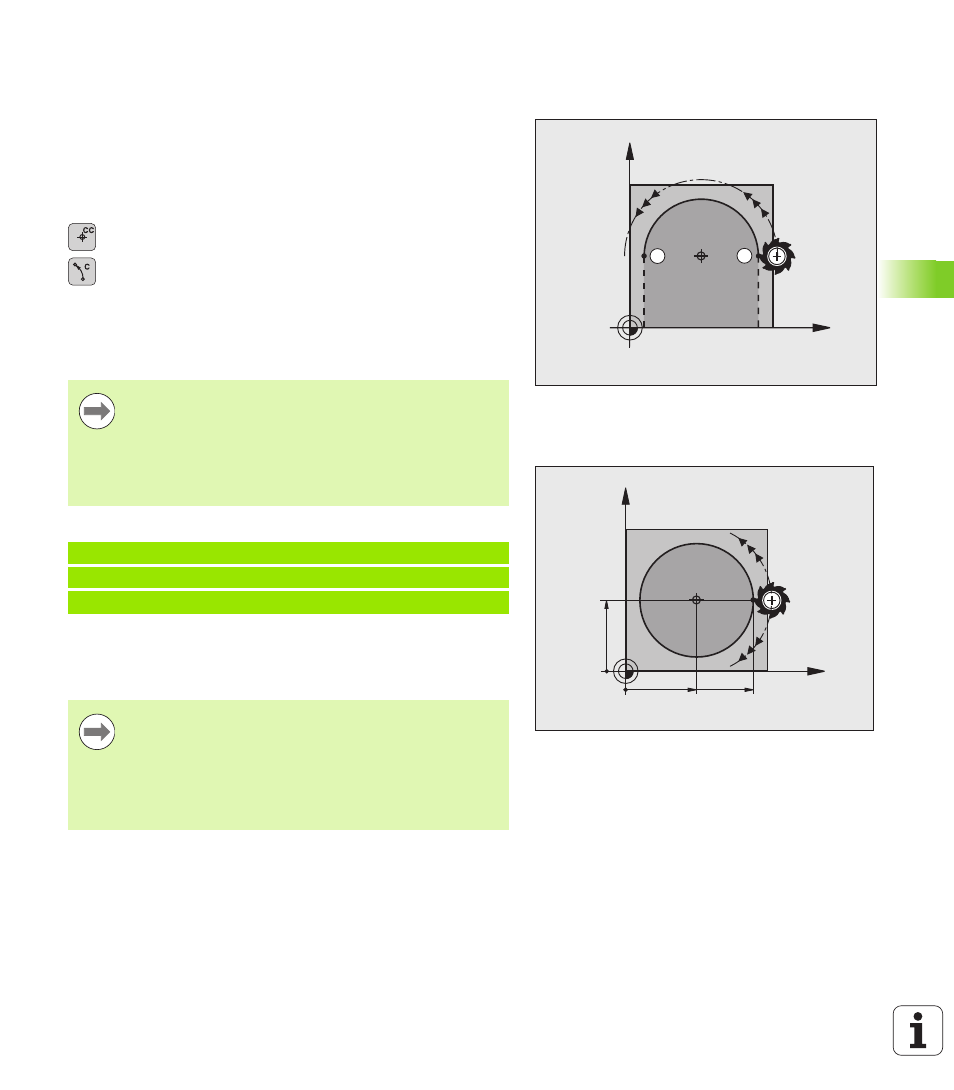

Trayectoria circular C alrededor del centro del
círculo CC
Antes de programar la trayectoria circular, hay que determinar el punto
central del círculo CC. La última posición programada de la herramienta
antes de la trayectoria circular es el punto de partida de dicha
trayectoria.
U Desplazar la herramienta sobre el punto de partida de la trayectoria
circular
U coordenadas del punto final del círculo
U Coordenadas del punto final del arco de círculo, en
caso necesario:
U Sentido de giro DR
U Avance F
U Función auxiliar M
Ejemplo de frases NC
Círculo completo
Para el punto final se programan las mismas coordenadas que para el
punto de partida.
S E
X
Y
CC
X
Y
25 45
25
CC
DR+
DR–
Normalmente el TNC recorre movimientos circulares en
el plano de mecanizado activo. Si se programan círculos
que no están activos en el plano de mecanizado activo, p.
ej. C Z... X... DR+ en el eje de la herramienta Z y,
simultáneamente, se rota el movimiento, entonces el
TNC recorre un círculo espacial, es decir, un círculo en 3
ejes.
5 CC X+25 Y+25
6 L X+45 Y+25 RR F200 M3
7 C X+45 Y+25 DR+
El punto de partida y el punto final deben estar en la
misma trayectoria circular.
Tolerancia de introducción: hasta 0,016 mm (se
selecciona mediante MP7431).
Círculo más pequeño que puede realizar el TNC:
0,0016 µm.
