418 Test y ejecución del programa
14.1 Gráficos

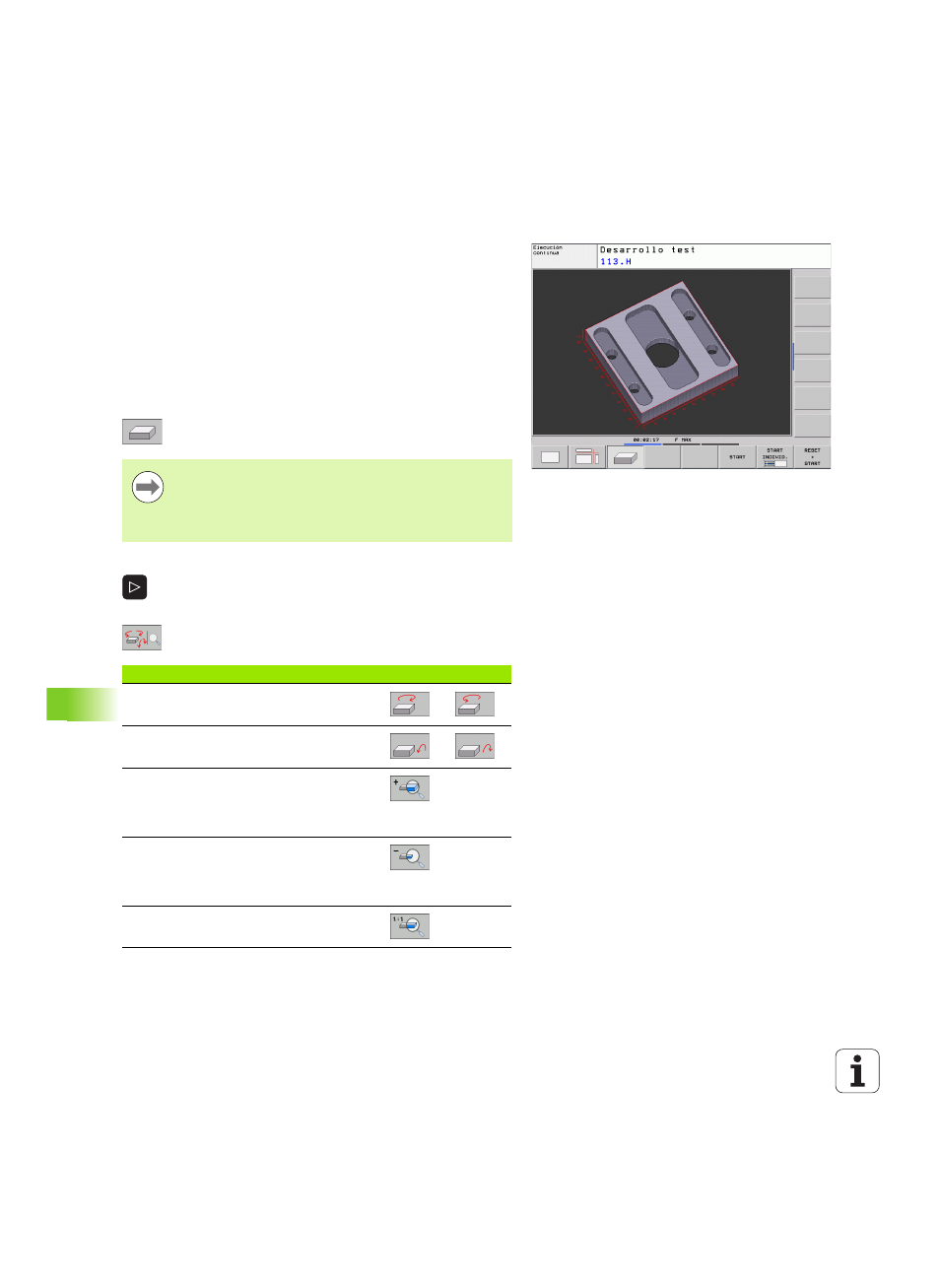

Representación 3D
El TNC muestra la pieza en el espacio.
Es posible girar la representación 3D mediante softkeys alrededor del
eje vertical e inclinarlo alrededor del eje horizontal. Si tiene un ratón
conectado al TNC, también puede ejecutar esta función pulsando el
botón derecho del ratón.
Los contornos de la pieza en bruto para iniciar la simulación gráfica se
representan mediante un marco.
En el modo de funcionamiento test del programa están disponibles las
funciones para la ampliación de una sección, Véase "Ampliación de
una sección" en pág. 420.
U Seleccionar la representación 3D con esta softkey.
Girar la represesentación 3D y aumentar/disminuir
U Conmutar la carátula de softkey hasta que la softkey
de selección aparece para las funciones Girar y
Aumentar/Disminuir
U Seleccionar las funciones para Girar y
Aumentar/Disminuir:
La velocidad del gráfico 3D depende de la longitud de las
cuchillas (columna LCUTS de la tabla de herramientas). Si
LCUTS
está definido con 0 (ajuste básico), entonces la
simulación cuenta con una longitud de corte indefinida, lo
que conlleva a un alto tiempo de cálculo.
Función Softkeys
Girar el gráfico en pasos de 5° alrededor del
eje vertical
Girar horizontalmente la representación en
pasos de 5º
Aumentar la representación paso a paso.
Si se aumenta la representación, el TNC
muestra a pie de página de la ventana de
gráfico la letra Z
Disminuir la representación paso a paso.
Si se disminuye la representación, el TNC
muestra a pie de página de la ventana de
gráfico la letra Z
Volver a la representación en tamaño
programado
