168 Programación: Programar contornos
6.3 Apr
o
ximación y salida del cont
or
no

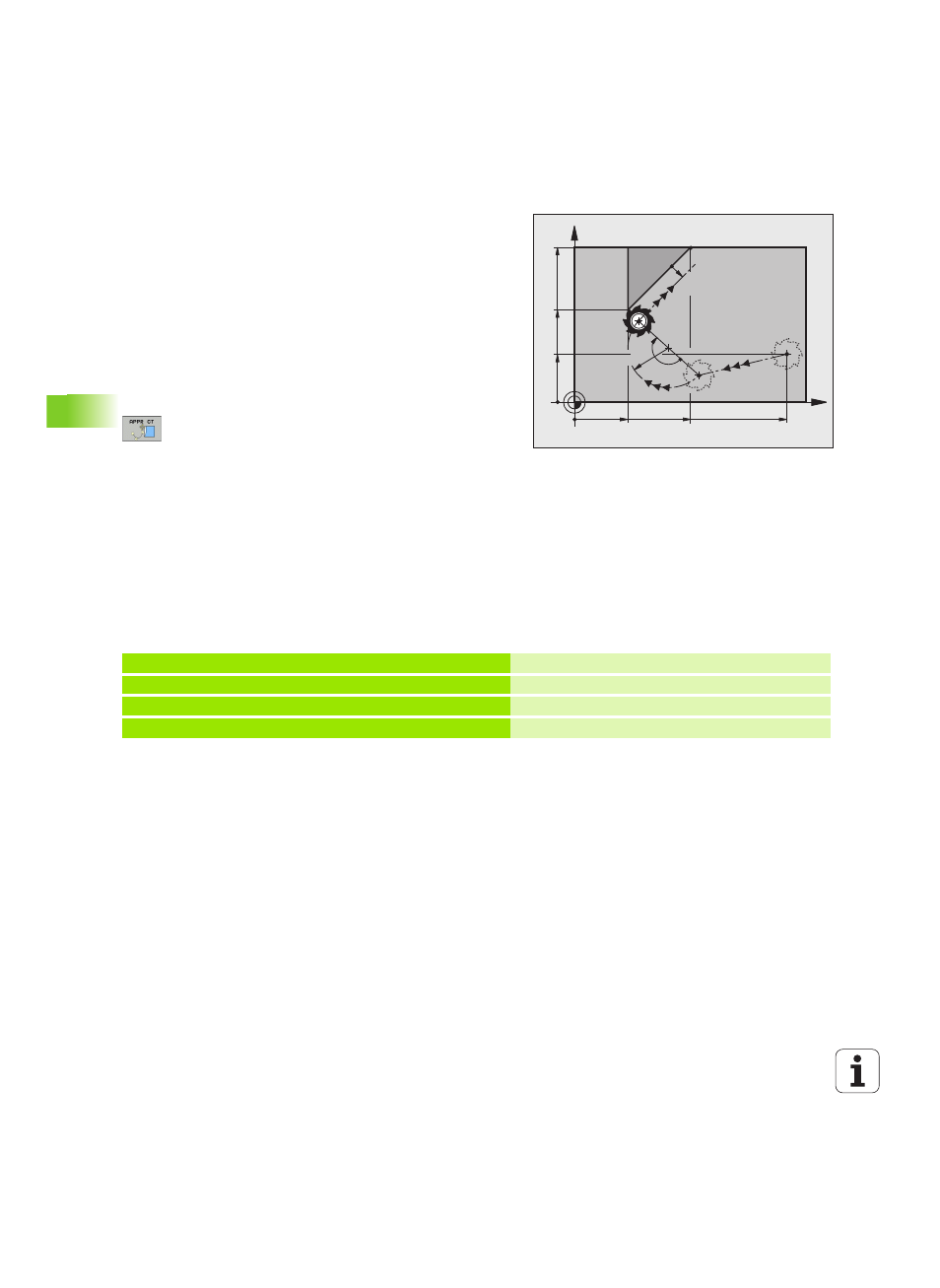

Aproximación a una trayectoria circular con una
conexión tangente: APPR CT
El TNC desplaza la herramienta según una recta desde el punto de
partida P
S
a un punto auxiliar P
H
. Desde allí se aproxima según una
trayectoria circular tangente al primer tramo del contorno y al primer
punto del contorno P
A
.
La trayectoria circular de P
H
a P
A
se determina a través del radio R y el
ángulo del punto medio CCA. El sentido de giro de la trayectoria
circular está indicado por el recorrido del primer tramo del contorno.
U Cualquier tipo de trayectoria: aproximación al punto de partida P
S
U Abrir el diálogo con la tecla APPR/DEP y la softkey APPR CT :
U Coordenadas del primer punto de contorno P
A
U Radio R de la trayectoria circular
„ Aproximación por el lado de la pieza definido
mediante la corrección de radio: introducir R con
signo positivo
„ Aproximación desde un lateral de la pieza:
Introducir R negativo
U Ángulo del punto central CCA de la trayectoria circular
„ CCA sólo se introduce positivo
„ Valor de introducción máximo 360°
U Corrección de radio RR/RL para el mecanizado
Ejemplo de frases NC
X
Y
10
20
PA
RR
PS
R0
PH
RR
40 10
CCA=
180°
R10
35
20
7 L X+40 Y+10 R0 FMAX M3 P
S
sin aproximación a la corrección de radio
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100 P
A
con corr. del radio RR, radio R=10
9 L X+20 Y+35 Punto final del primer elemento de contorno
10 L ... Siguiente elemento de contorno
