204 Programación: Programar contornos
6.6 Bahnbew
e
gung
e
n – F
reie K
ont
ur
-Pr
ogr
ammier
ung FK (Sof
tw
ar
e-Option
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)
Referencias relativas
Las referencias relativas son indicaciones que se refieren a otra
trayectoria del contorno. Las softkeys y las palabras del pgm para

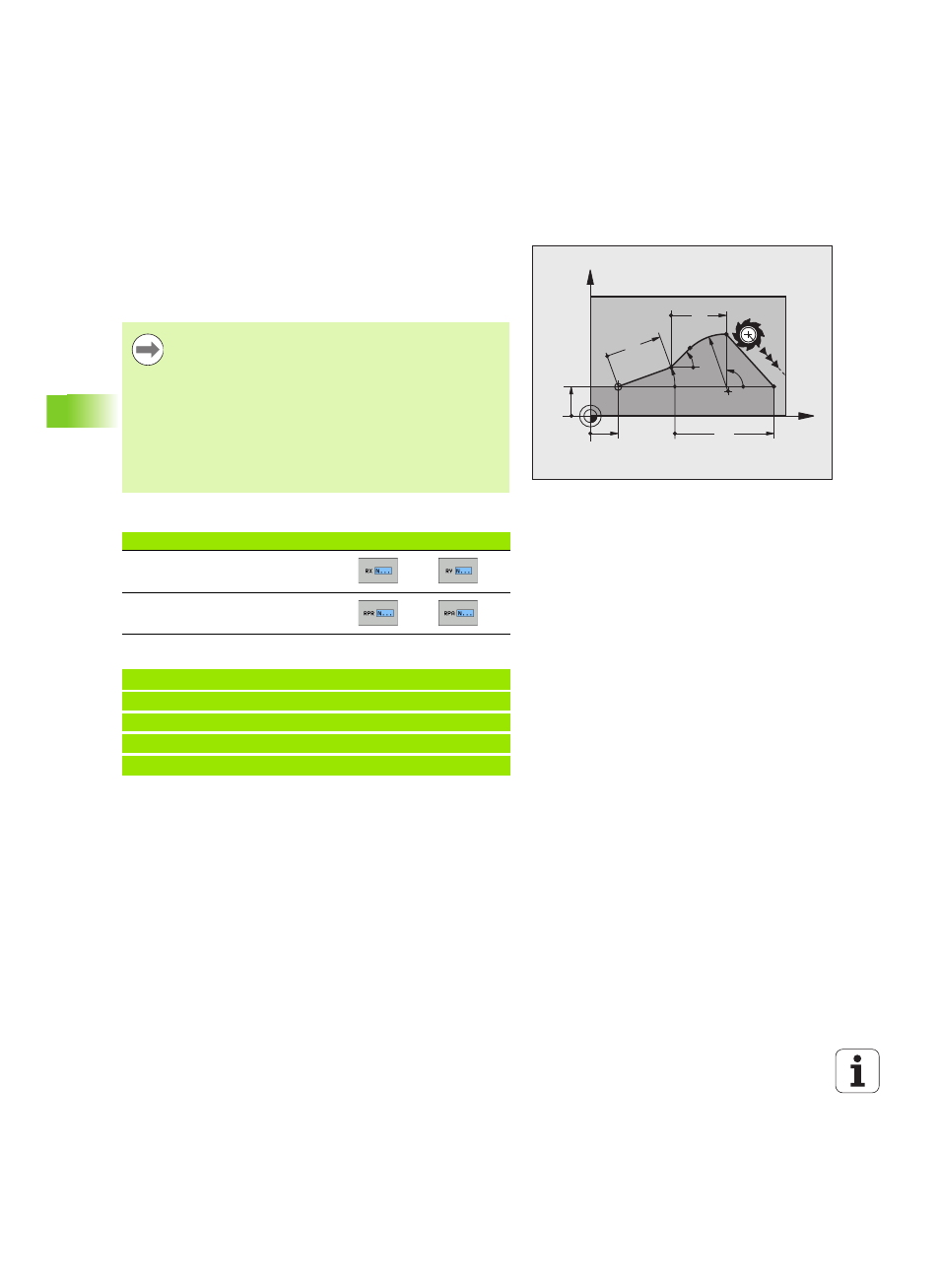

referencias Relativas empiezan con una "R". La figura de la derecha
muestra las indicaciones de cotas que se deben programar como
referencias relativas.
Referencia relativa a una frase N: Coordenadas del punto final
Ejemplo de frases NC
X
Y
35
10
10
20° R20
20
45°
20
FPOL
90°
Las coordenadas con una referencia relativa se
programan siempre en incremental. Adicionalmente se
indica el nº de frase de la trayectoria del contorno al que
se desea hacer referencia.
La trayectoria del contorno, cuyo nº de frase se indica, no
puede estar a más de 64 frases de posicionamiento
delante de la frase en la cual se programa la referencia.
Cuando se borra una frase a la cual se ha hecho
referencia, el TNC emite un aviso de error. Deberá
modificarse el programa antes de borrar dicha frase.
Datos conocidos Softkeys
Coordenadas cartesianas
referidas a la frase N
Coordenadas polares referidas a una
frase N
12 FPOL X+10 Y+10
13 FL PR+20 PA+20
14 FL AN+45
15 FCT IX+20 DR- R20 CCA+90 RX 13
16 FL IPR+35 PA+0 RPR 13
