Nociones básicas
6
Z
X
10
5
35 30
Fijación del punto de referencia
La base para el mecanizado de una pieza es su plano. Para poder
transformar las medidas indicadas en el plano en recorridos de los
ejes de la máquina X, Y y Z, se precisa para cada cota un punto de
referencia en la pieza, ya que sólo se puede indicar una posición en
relación a otra.
El plano de la pieza indica siempre un "punto de referencia absoluto“
(= punto de referencia para cotas absolutas); además se pueden
indicar "puntos de referencia relativos“.
Al trabajar con un visualizador de cotas numérico, "fijar el punto de
referencia“ significa colocar la pieza y la herramienta en una posición
definida entre ellas, indicando posteriormente dicha posición en cada
eje del visualizador. De esta forma se determina una asignación fija
entre la posición real del eje y el valor de posición visualizado.
En el visualizador de cotas ND se puede fijar un punto de referencia
absoluto de la pieza y 9 puntos de referencia relativos (puntos de
referencia de la herramienta) que están protegidos ante caidas de
tensión.

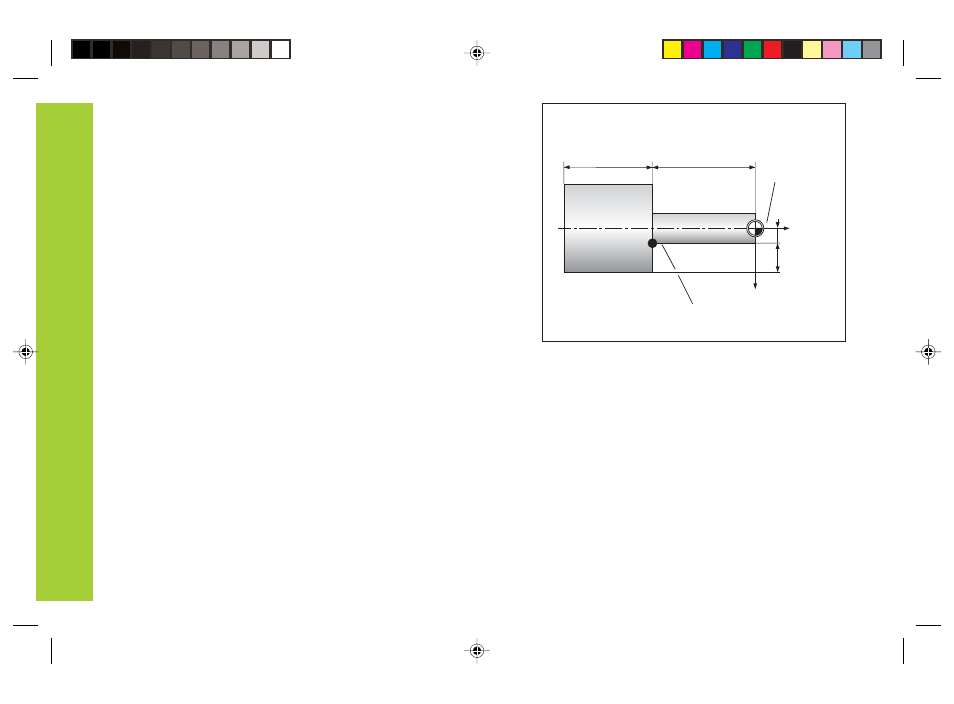

Punto de ref.
absoluto
Punto de
ref. relativo
