11

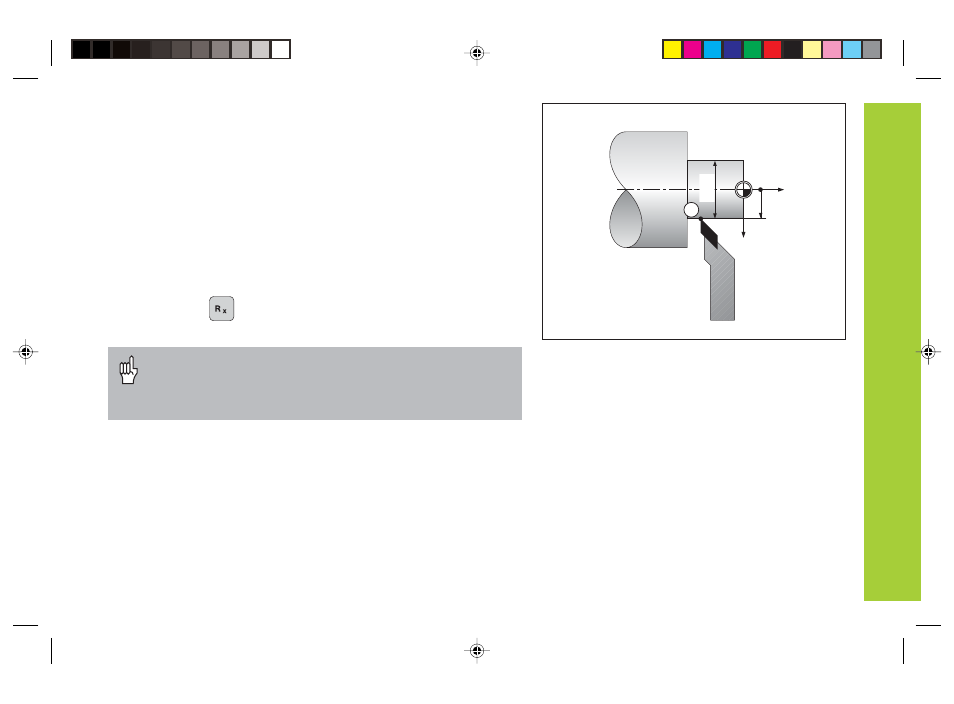

Selección de la visualización radio o diámetro
El visualizador de cotas ND puede visualizar posiciones en el eje
transversal como valores de diámetro o de radio. Las piezas para
tornear están normalmente acotadas por el diámetro. Sin embargo
en el mecanizado la herramienta se aproxima en el eje transversal
según el valor del radio.
Ejemplo: Visualización del radio posición  X = 20 mm
Visualización del diámetro posición  X = 40 mm
Conmutar la visualización:
¬ Pulsar la tecla
Cuando el visualizador ND visualiza el radio para el eje X, en la
visualización de estados se ilumina R. ¡Si se ha seleccionado la
visualización del diámetro en la visualización de estados se
borra R!
Selección de la visualización radio o diámetro
20
Z
1
X
¯40
