Nociones básicas
Si ya conoce los conceptos sistema de coordenadas, cota
incremental, cota absoluta, posición nominal, posición real
y recorrido restante, puede saltarse este capítulo.
1) según el matemático y filósofo francés René Descartes,
en latín, Renatus Cartesius (1596 a 1650)
Punto cero u
origen
División

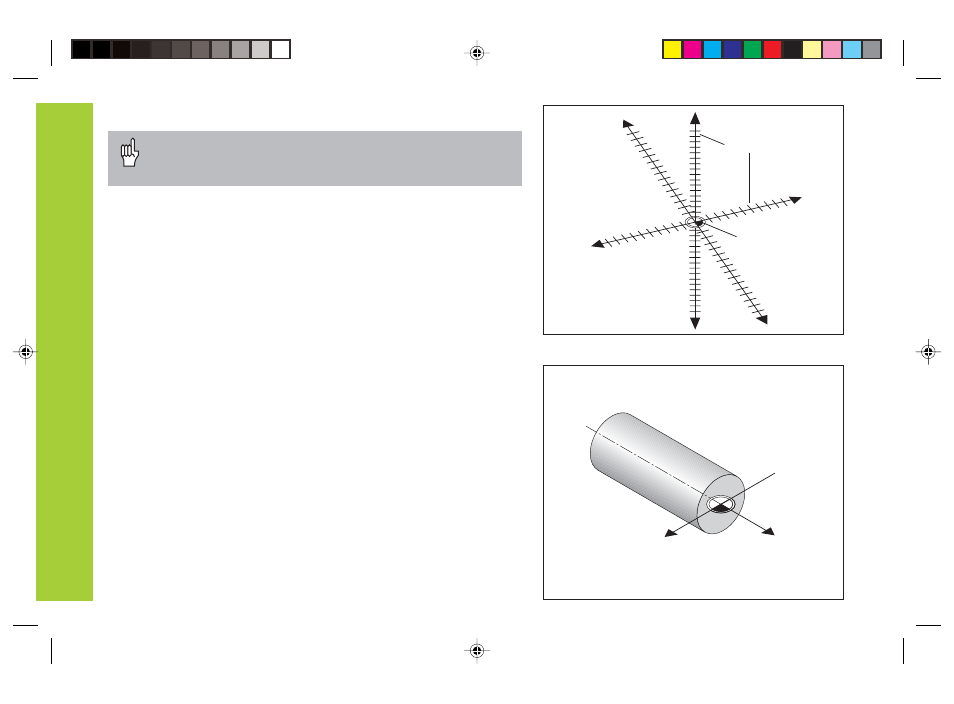

Sistema de coordenadas
Para describir la geometría de una pieza se utiliza un sistema de
coordenadas cartesianas (=sistema de coordenadas cartesiano
1) ).
El sistema de coordenadas se compone de tres ejes de coordenadas
X, Y y Z, perpendiculares entre sí y que se cortan en un punto, que se
denomina punto cero del sistema de coordenadas.
En los ejes de coordenadas se encuentra una división (la unidad de
división es normalmente el mm), con la que se pueden determinar
puntos en el espacio, referidos al punto cero.
Para determinar posiciones sobre la pieza, se coloca de forma
imaginaria el sistema de coordenadas sobre la pieza.
En las piezas giratorias (piezas de rotación simétricas) el eje Z
coincide con el eje giratorio. El eje X transcurre en dirección al radio
o al diámetro. En las piezas giratorias se puede suprimir la
indicación del eje Y.
