12
Seleccionar la visualización individual o de la suma
(sólo ND 770)
Visualización individual
El visualizador de cotas ND 770 visualiza por separado las posiciones
del carro de la bancada y del carro superior. Las visualizaciones se
refieren a los puntos de referencia fijados para los ejes Zo y Z. Sólo
se modifica la visualización de posiciones del eje cuyo carro se
mueve.
Visualización de la suma
El visualizador de cotas ND 770 suma las cotas de ambos carros con
el signo correcto. La visualización de la suma muestra la posición
absoluta de la herramienta referida al cero pieza.

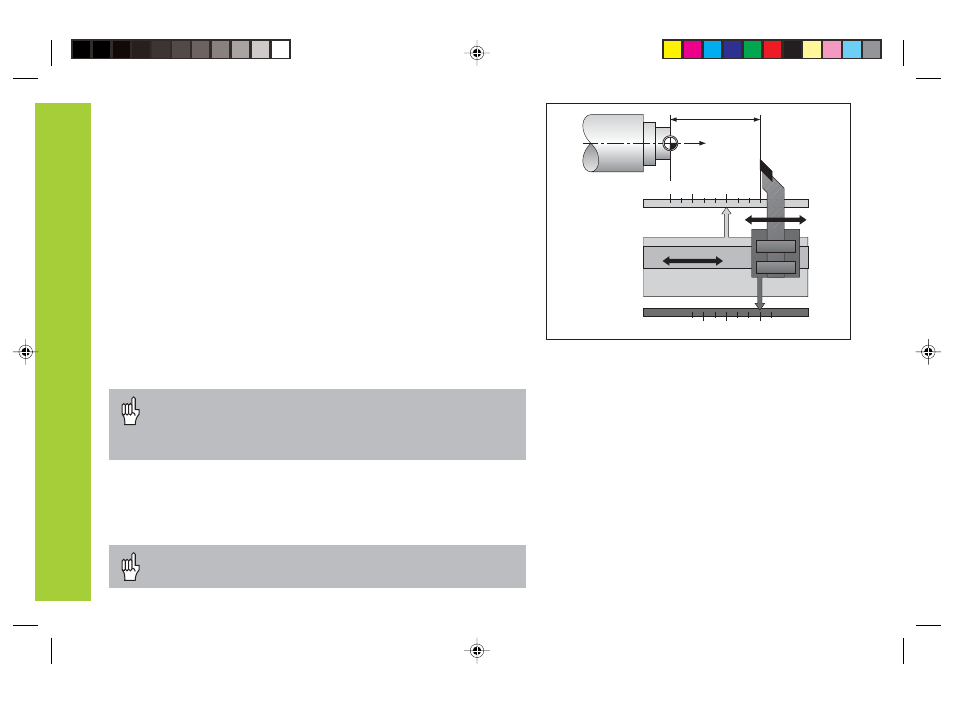

Ejemplo: Visualiz. individual según figura: Z = +25.000 mm
Z o = +15.000 mm
Visualiz. suma según figura: Z
S
= +40.000 mm
¡El visualizador de cotas ND sólo muestra correctamente la
suma, si al fijar el punto de referencia para la "suma" se han
añadido e introducido los valores de posición de ambos ejes
con el signo correcto!
Conmutar visualización:
➤ Visualización de la suma: pulsar simultáneamente Zo y Z.
➤ Visualización individual: pulsar la tecla Zo.
¡Cuando el visualizador de cotas ND 770 visualiza la suma, se
desconecta la visualización Zo!
Selección visualización individual/suma (sólo ND 770)
Ð10
40
0 +10 +25
Z
Z
0 +15
Z0
Z
Z0
