Siguiente señal para la emisión del valor de medida t
E
= t
1
+ t
2
+ t
D
+ t
3
[s]
Pin 8 (0V)
Pin 12
Pin 14
Pin 8 (0V)
X10
X10

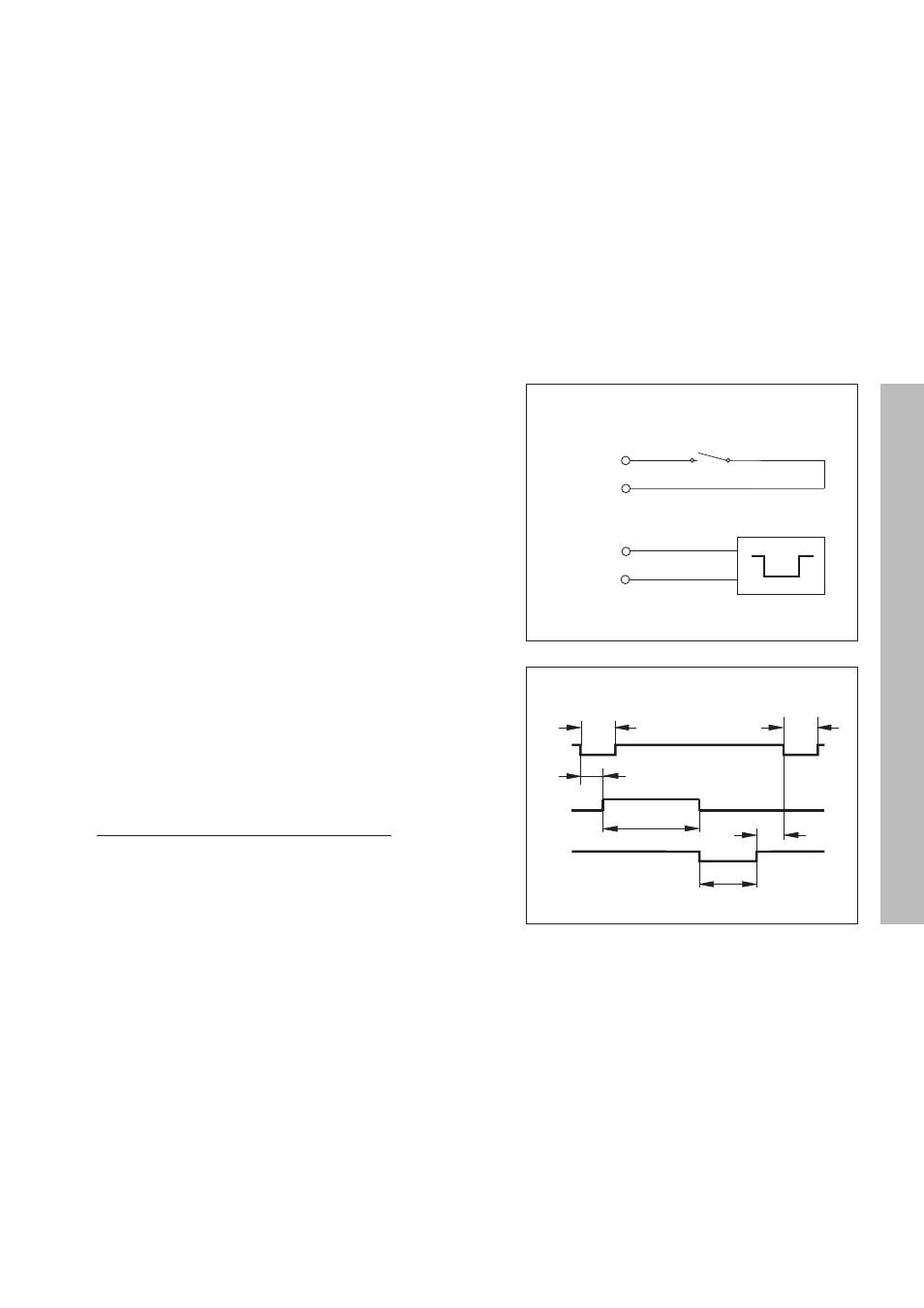

Emisión del valor de medida
Emisión del valor de medida mediante la entrada "contacto" y la
entrada "impulso"
Mediante las entradas "contacto" (pin 12 en X10) e "impulso" (pin 14 en
X10) se puede activar la emisión del valor de medida, cuando estas
entradas se ponen a 0V.
Los valores de medida se emiten a través de la línea TXD de la conexión
V.24/R-S232-C.
En la entrada "contacto" se puede conectar un contacto normal, que efectue
un puente con la señal a 0V para la emisión de datos.
La entrada "impulso" se puede controlar con integrados TTL (p.ej.
SN74LSXX)
Tiempos de retardo en la emisión de datos
Duración de la señal de memorización "impulso" t
e
≥
1,2 µs
Duración de la señal de memorización "contacto" t
e
≥
7 ms
Retardo de memorización con "impulso" t
1
≤
0,8 µs
Retardo de memorización con "contacto" t
1
≤
4,5 ms
Emisión de datos después de t
2
≤
30 ms
Tiempo de reinicialización t
3
≥
0
Tiempo de duración para la emisión de datos [s]
187 • nº de ejes + 11 • nº de líneas vacias
t
D
=
velocidad en baudios
* 1,08
