17

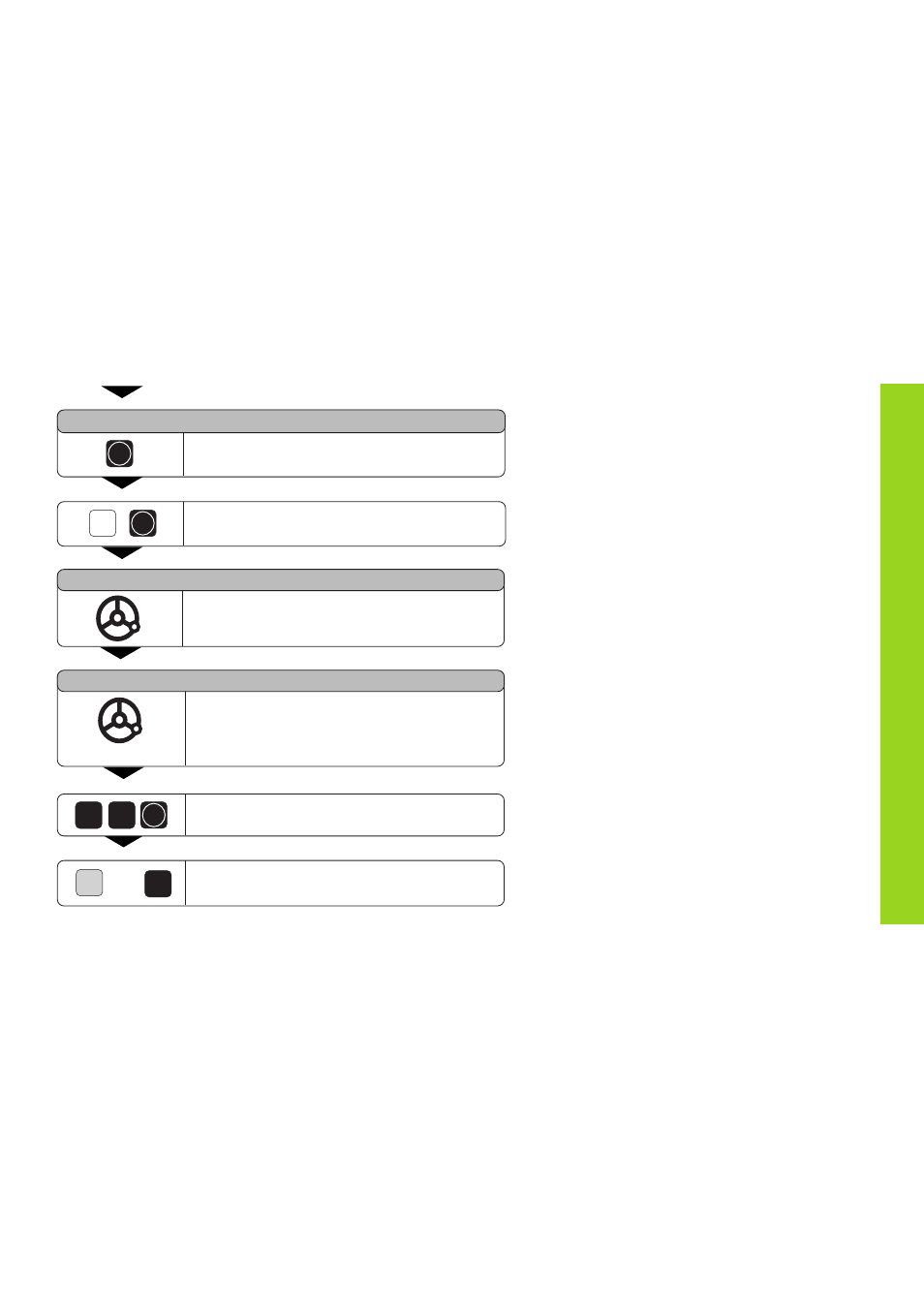

Fijación del punto de ref.
X
Si es preciso seleccionar el eje X y aceptar con
ENT. La visualización de estados ->❘❘<- parpadea.
Aproximar el palpador de aristas hacia la arista 1,
hasta que se ilumine el piloto del palpador. Retirar el
palpador de la pieza.
Aproximar el palpador de aristas hacia la arista
2,
hasta que se ilumine el piloto del palpador.
SET parpadea. Retirar el palpador de la pieza. La
visualización de estados ->❘❘<- parpadea.
2 6
Fijar la cota para la línea central de las aristas,
p.ej. 26.
Cancelar las funciones de palpación.
ENT
ENT
Aceptar Palpar centro.
SET se ilumina.
PALPAR CENTRO
ENT
SPEC
FCT
CL
o
1ª POS X (sólo se visualiza brevemente)
2. POS X (sólo se visualiza brevemente)
