10
Rozar la pieza con la herramienta y a continuación fijar el punto de
referencia deseado (véase ejemplo), o rozar dos aristas y fijar la línea
central como línea de referencia. Para ello se tienen en cuenta
automáticamente los datos de la hta. utilizada (véase “Corrección de la
hta.“).
Fijación del punto de referencia
¡Si se quieren memorizar los puntos de referencia contra fallos
en la red, antes deben sobrepasarse los mismos!
Después de pasar por REF los puntos de referencia se pueden fijar de
nuevo o activar los ya existentes.
Seleccionar el punto de ref. 1 ó 2.
Fijación del punto de referencia
Existen varias posibilidades de fijar los puntos de referencia:
Palpar la pieza con el palpador de aristas y a continuación fijar el
punto de referencia deseado, o palpar dos aristas y fijar la línea central
como línea de referencia (véase ejemplo), cuando se han registrado los
valores en los parámetros P25 y P26 se tienen automáticamente en
cuenta el radio y la longitud del vástago.
Un punto de ref. ya fijado se llama de la siguiente forma: Y
X
2
1
Z
R=5mm

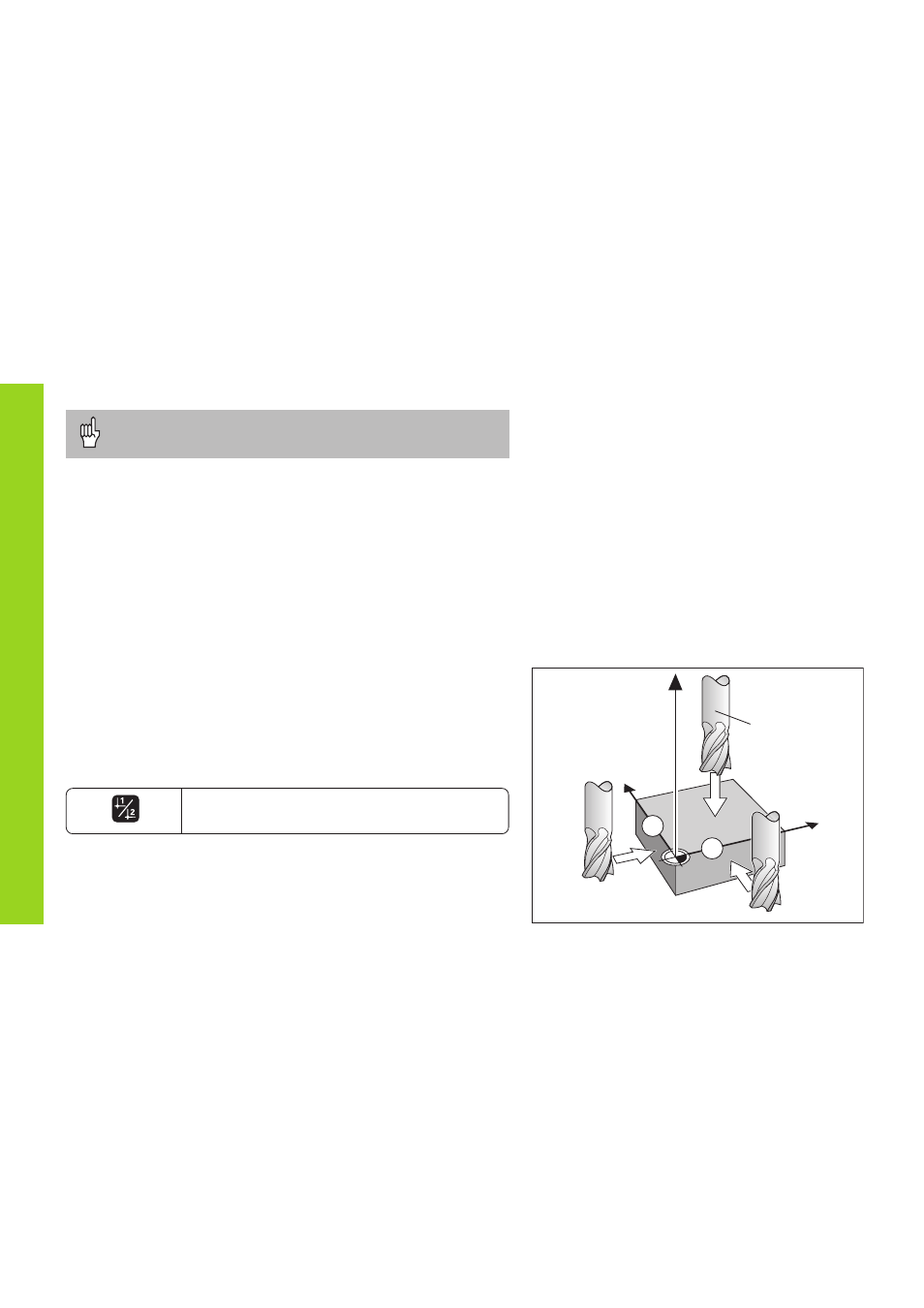

Fijar el punto de referencia con la herramienta
Ejemplo:
Plano de mecanizado X / Y
Eje de la herramienta Z
Radio de la herramienta R = 5 mm
Secuencia de ejes al X – Y – Z
fijar los puntos de ref.
