45
15 GND
9
3
4
5
10
11
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS

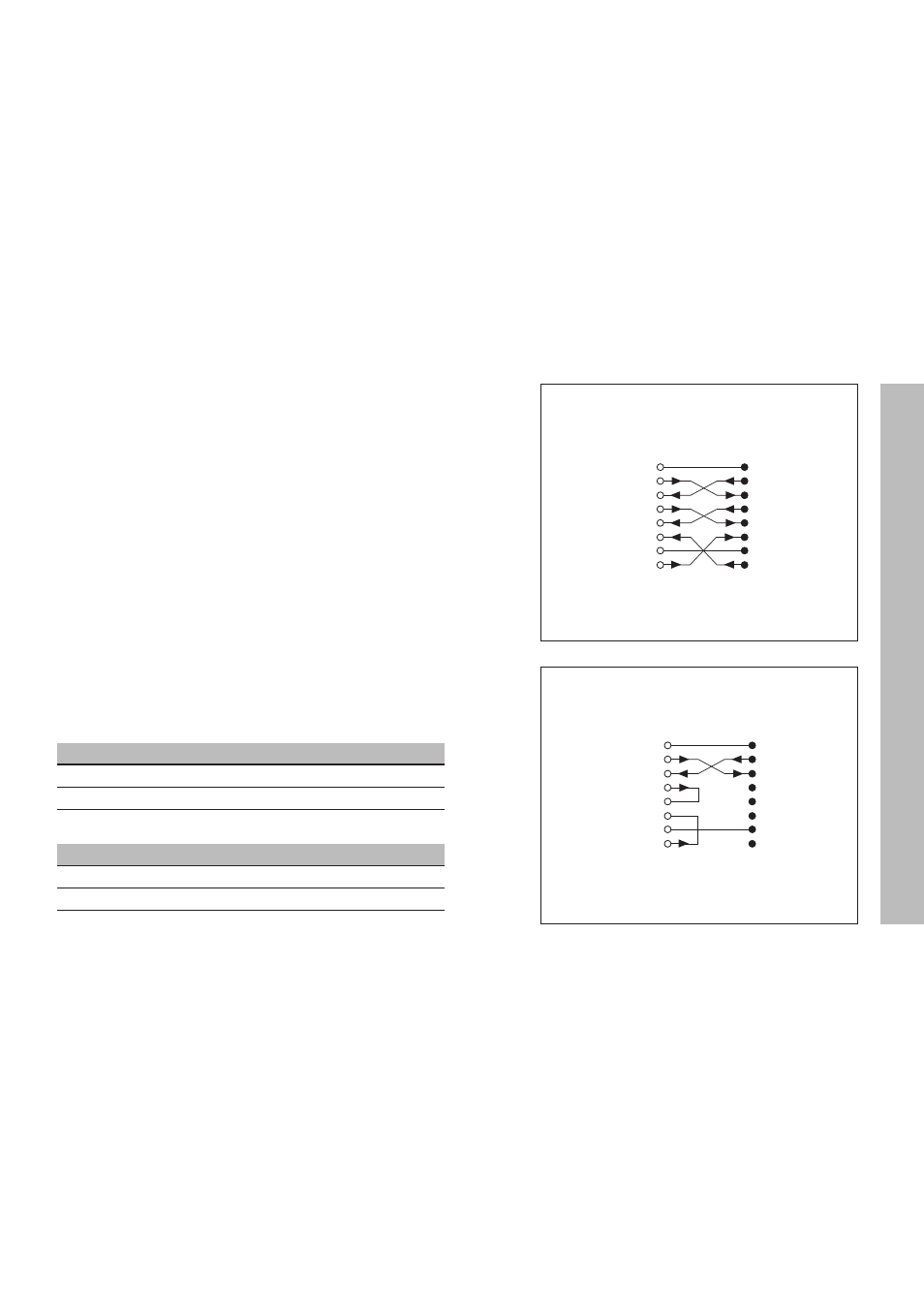

Cableado simple
Cableado completo
Conexión de datos V.24/RS-232-C (opción)
En el conector X10, además de la conexión para el palpador de aristas, se
dispone de una conexión de datos V.24/RS-232-C.
En la conexión de datos del visualizador ND se puede conectar para la
emisión del valor de medida o de un programa, una impresora o un PC.
La conexión de datos tiene el siguiente formato de datos fijo:
1 bit de start
7 bits de datos
Bit de paridad par
2 bits de stop
La velocidad en baudios puede ajustarse con el parámetro P50.
Para poder conectar los aparatos periféricos se necesita un cable con
cableado completo (véase figura arriba a la derecha) o con cableado simple
(véase figura abajo a la derecha).
Conexión de datos V.24/RS-232-C
15 GND
9
3
4
5
10
11
7
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS GND
TXD
RXD
RTS
CTS
DSR
GND
SIGNAL
DTR
CHASSIS
Nivel para TXD y RXD
Nivel lógico Nivel de tensión
"1" – 3V a – 15V
"0" + 3V a +15V
Nivel para RTS, CTS, DSR y DTR
Nivel lógico Nivel de tensión
"1" + 3V a +15V
"0" – 3V a – 15V
ND X10
ND X10
