HEIDENHAIN ND 221 - Manual (Página 8)

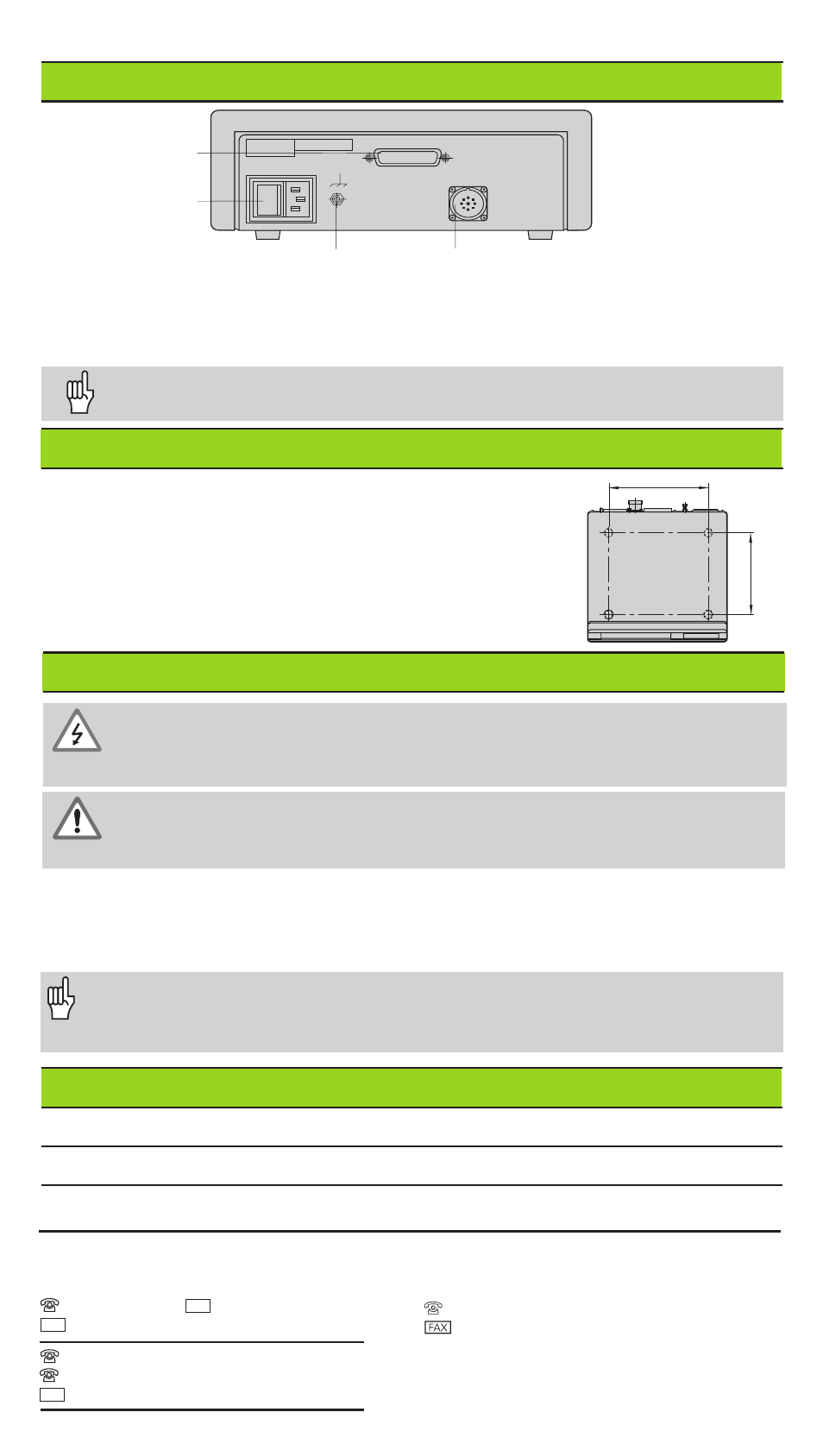

Vista posterior
X1
X31 (V.24/RS-232-C)
100 ... 240 V
50 ... 60 Hz
Conexión de datos
V.24 / RS-232-C
284 249 51 · SW 246 181 01 · 0.5 · 4/97 · S · Impreso en Alemania · Reservado el derecho a modificaciones
Entrada para sistema lineal de medida
HEIDENHAIN con señales de salida
sinusoidales (7µA
PP
a 16 µA
PP
), longitud
máxima del cable de conexión 30 m , máxima
frecuencia de entrada 100 kHz
Conexión a tierra
Interruptor de red
Tensión de alimentación y conexión a la red
Los conectores X1 y X31 cumplen la norma ” Separación de red”
EN 50 178.
Colocación y sujeción
El visualizador se fija al suelo mediante tornillos M4.
Los visualizadores también se pueden instalar apilados.
Los puntos de contacto con la superficie de goma (que
encontrará entre los elementos suministrados) impiden
que los visualizadores apilados puedan resbalar.
172 ± 0.2
6.77 ± .008"
140
± 0.2
5.51
±
.008"
¡ Peligro de descarga!
¡ Antes de abrir la carcasa desenchufar el conector de la red!
¡ Conectar el cable de tierra!¡ Este no debe interrumpirse nunca!
Margen de temperat. Funcionamiento: 0 °C a +45 °C; almacén –30 °C a +70 °C
Humedad del aire Media anual F rel < 75 %; máximo: F rel,max < 90 %
Peso 1,5 kg
Condiciones ambientales
¡ Peligro para elementos internos!
¡ Unicamente introducir o extraer los conectores con la tensión de red
desconectada! ¡ Emplear sólo fusibles originales de recambio!
Primario de la fuente de alimentación.
Margen de tensión 100 V a 240 V (– 15 % a + 10 %), Frecuencia 48 Hz a 62 Hz,
Comsumo de potencia tipo 8 W, Fusible de red F 1 A en el aparato.
Sección mínima del cable de conexión a red: 0,75 mm
2
¡ Para aumentar la protección frente a perturbaciones deberá conectarse la
toma a tierra de la parte posterior de la carcasa al punto común de tierra de la
máquina! (Sección mínima 6 mm
2 )
DR. JOHANNES HEIDENHAIN GmbH
Dr.-Johannes-Heidenhain-Straße 5
D-83301 Traunreut, Deutschland
(0 86 69) 31-0 . 56 831
(0 86 69) 50 61
FAX
FAX
Service (0 86 69) 31-12 72
TNC-Service (0 86 69) 31-14 46
(0 86 69) 98 99
Tx
FARRESA ELECTRONICA S.A.
c/Simon Bolivar, 27 – Dpto. 11
E-48013 Bilbao (Vizcaya)
(94) 4 41 36 49
(94) 4 42 35 40
