El visualizador de cotas ND 221 está preparado para la conexión de Palpadores
de medida MT de Heidenhain. Los palpadores de medida MT tienen una marca
de referencia. Al sobrepasar la marca de referencia se genera una señal que
caracteriza dicha posición como punto de referencia.
Después al volver a conectarlo se reproduce de nuevo, al sobrepasar el punto de
referencia, la asignación entre las posiciones y los valores visualizados,
determinados mediante la fijación del punto de referencia.
También se pueden conectar otros sistemas lineales de medida fotoeléctricos
(véase "Ajuste de parámetros para sistemas lineales de medida"). Estos sistemas
poseen una o varias, marcas de referencia, así como codificadas. En las marcas
de referencia codificadas, después de volver a conectar el visualizador, es
suficiente un desplazamiento máximo de 20 mm para reproducir la asignación
entre las posiciones y los valores visualizados.

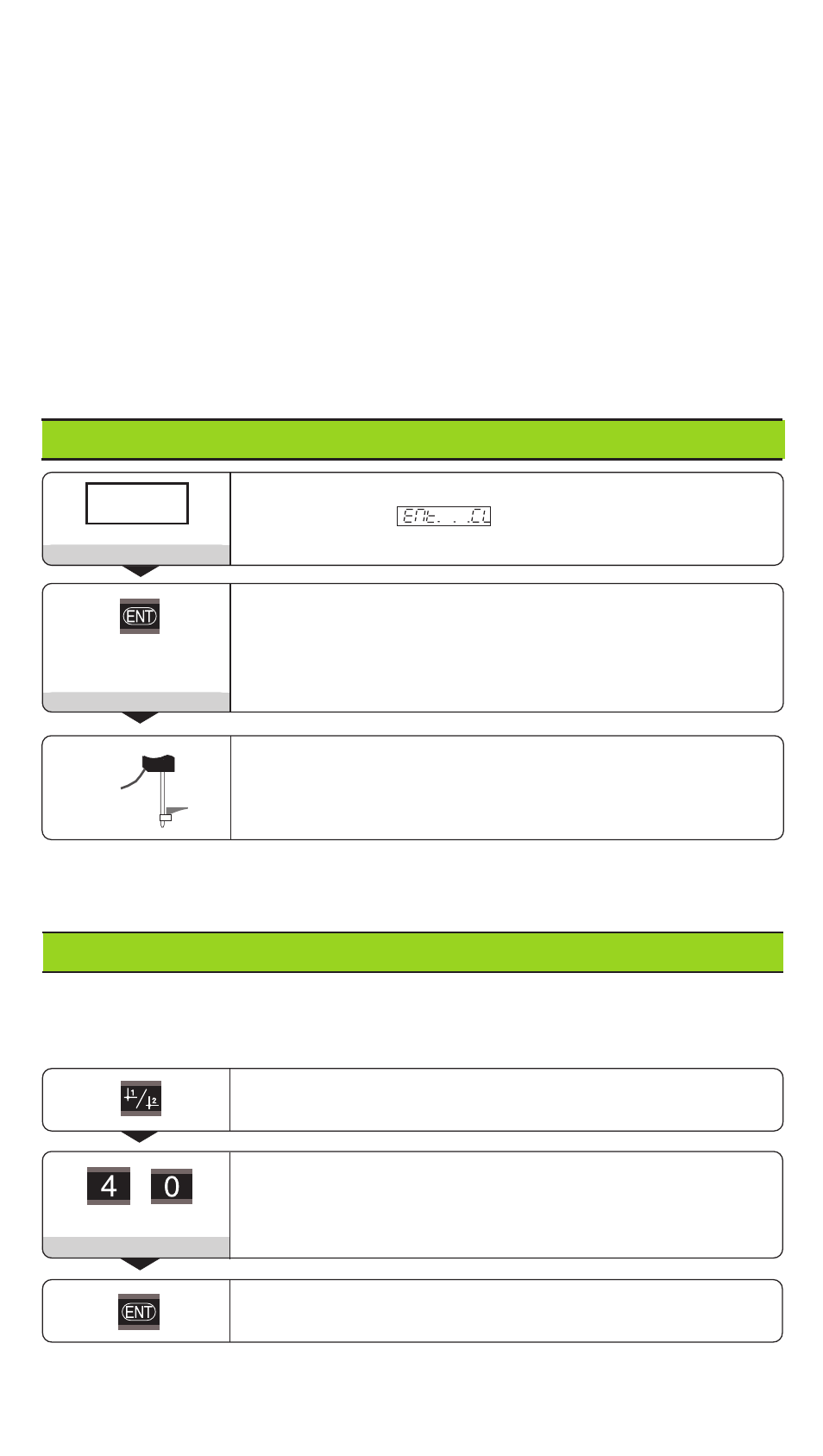

Conexión
Conectar la evaluación de las marcas de referencia
• El visualizador indica el último valor asignado a la posición
de la marca de referencia
• El campo luminoso REF parpadea
• El punto decimal parpadea
Sobrepasar el punto de referencia
Desplazar los ejes hasta que la visualización cuente y el
punto de decimal no parpadee.
El visualizador está preparado.
5 , 6 9 7
Conectar visualizador (interruptor en parte post. de carcasa)
• El visualizador indica
• El campo luminoso REF parpadea
Ent...CL
⇔
Si no no no no no se desea la evaluación de las marcas de referencia, pulsar la
tecla CL en vez de la tecla ENT.
Fijación del punto de referencia
En la fijación del punto de referencia se asigna a una determinada posición el valor
de visualización correspondiente.
En el ND 221 se pueden determinar dos puntos de ref. independientes entre sí.
Se puede conmutar en cualquier momento entre los dos puntos de referencia.
¡Emplear el punto de referencia 2 cuando la visualización sea en cotas incrementales!
Seleccionar el punto de referencia 1 ó 2
4 0
Aceptar el valor numérico Aceptar el valor numérico Aceptar el valor numérico Aceptar el valor numérico Aceptar el valor numérico introducido.
Introducir el valor numérico, p.ej. 40.
0 ➤1
