CHASSIS GND: masa de carcasa, TXD: datos de emisión, RXD: datos de recepción,
RTS: solicitud de emisión, CTS: preparado para emitir, DSR: unidad de transmisión
preparada, SIGNAL GND: masa de señal, DTR: aparato final de datos preparado
Señales Nivel de señal "activo" Nivel de señal "inactivo"
TXD, RXD –3V a –15V +3V a +15V
RTS, CTS, DSR, DTR +3V a +15V –3V a –15V
Formato de transmisión y signos de comandos
Transmisión en código ASCII
Palabra datos 1 bit de start, 7 bits de datos, bit de paridad (par), 2 bits de stop
Signos de co- Llamada al valor de medida: STX (CTRL B), interrupción DC3
mando mando mando mando mando (CTRL S), continuación DC1 (CTRL Q)
Cuestionar aviso de error: ENQ (CTRL E)
Secuencia • Signo • Valor numérico con punto decimal • Signo vacío
• Unidad (signo vacío = mm, " = pulg., ? = avería)
• 2 signos vacios • Retroceso del carro • Avance de línea
Tiempos de memorización y transmisión
La duración de la transmisión de datos depende de la velocidad en baudios
seleccionada y del número de líneas vacias adicionales añadido.
Señal memorización Memorización trás Transmisión de datos trás
STX (CTRL B)
≤
1 ms
≤
23 ms
PRINT
≤
22 ms
≤
44 ms
Emisión de datos
Existen dos posibilidades para emitir datos:
➤ Función PRINT: Pulsar la tecla MOD (esta posibilidad se puede bloquear con el
parámetro P86); o bien
➤ Introducir el comando STX (CTRL B) a través de la entrada RXD.
Se puede pedir a HEIDENHAIN un cable de unión (p.ej. para un PC) (nº identidad
274 545 ..); longitud del cable hasta 20 m.
Parámetros de funcionamiento para la emisión de datos: P50, P51

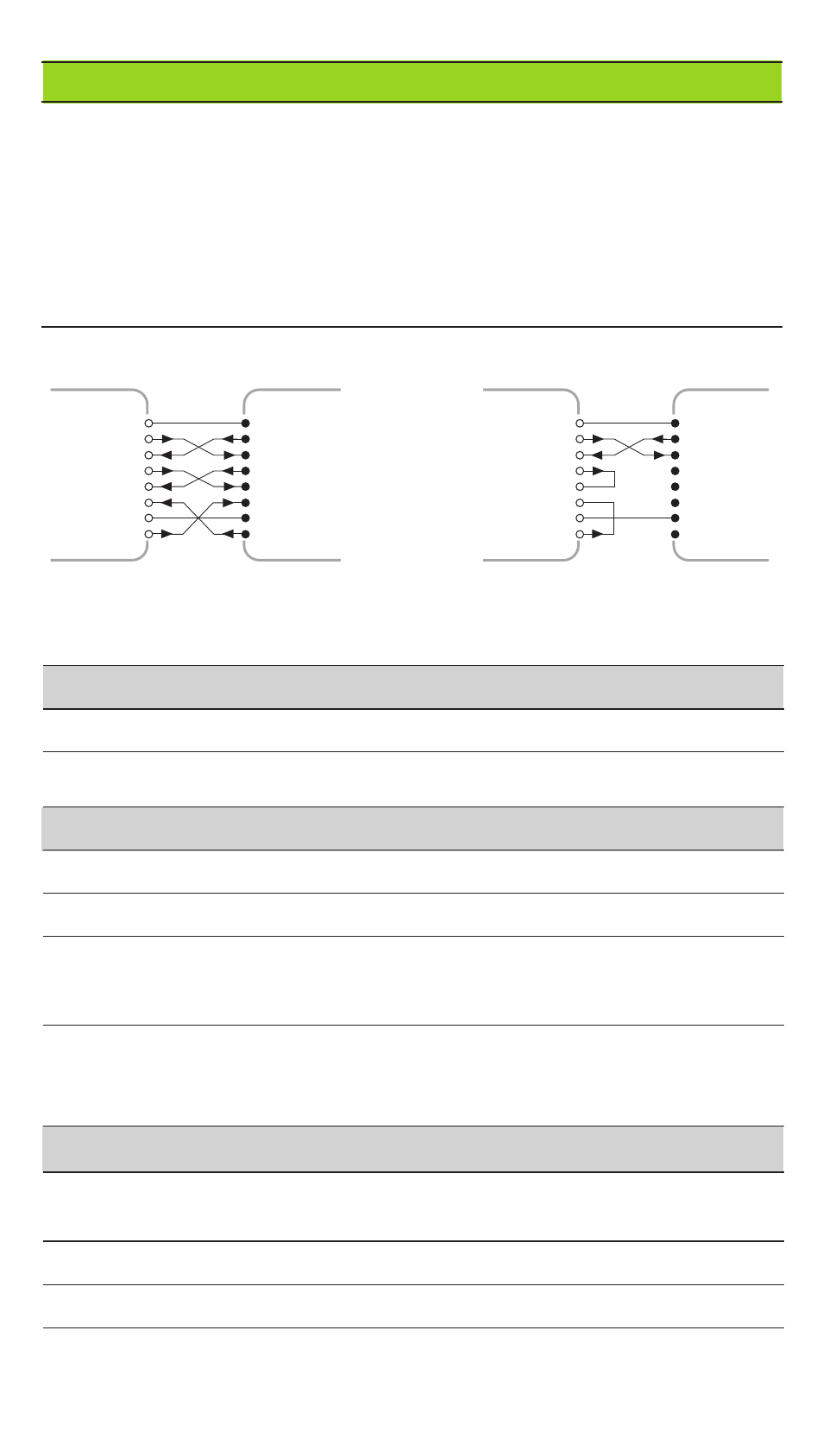

Cableado y distribución de pines
El cable de conexión se pueden cablear completamente (izq.) o sólo en parte (dcha.).
1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS 1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
ND
1 1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
2
3
4
5
6
20
7
ND
GND
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
