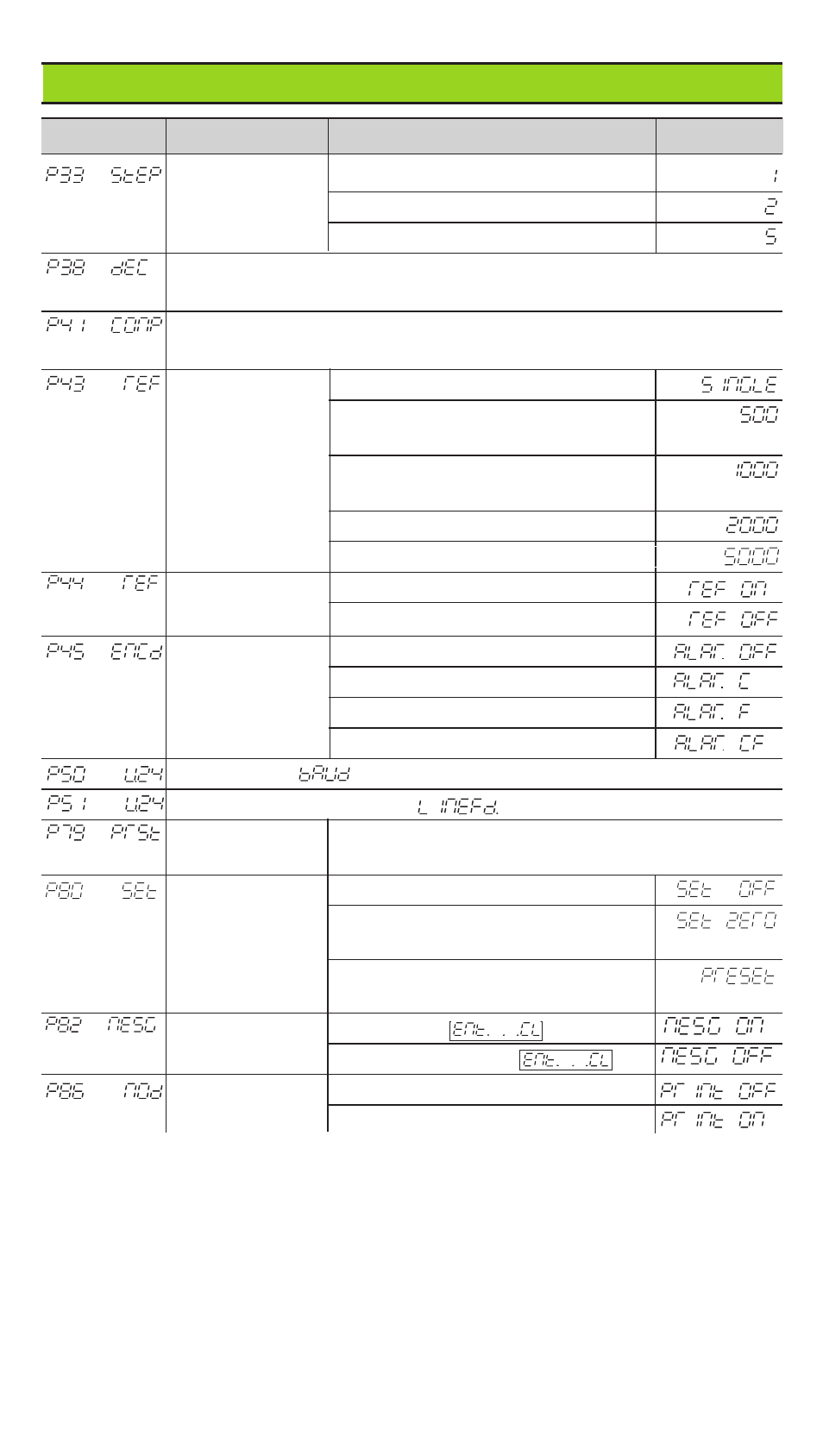

Lista de parámetros de funcionamiento
- continuación
Parámetro Significado Función / Efecto Ajuste
Forma de 0 - 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 - 0
contaje contaje contaje contaje contaje 0 - 2 - 4 - 6 - 8 - 0
0 - 5 - 0
Posiciones detrás de la coma 1 / 2 / 3 / 4 / 5 / 6 (en pulgadas hasta 8)
Decimal Point
Compensación lineal de errores 1)
Compensation – 99 999,9 < P41 < + 99 999,9 [µm/m]
Marcas de una sóla marca de referencia
referencia codificada con 500
•
SP
(SP = periodo de la señal)
codificada con 1 000
•
SP
(p.ej. para LS 303 C / LS 603 C)
codificada con 2 000
•
SP
codificada con 5 000
•
SP
Evaluación de evaluación de las marcas de ref.
marcas de ref. sin evaluación de las marcas de ref.
Supervisión del sin supervisión ( Alarm Off)
Encoder sist. de medida suciedad ( Contamination)
frecuencia ( Frequency)
frecuencia y suciedad
Veloc. baud. 110, 150, 300, 600, 1200, 2400, 4800, 9600
Líneas vacias adicionales 0 a 99 ( Linefeed)
Valor para Introducir el valor numérico para fijar el
Preset punto de ref. pto. de ref. con la tecla ENT
Fijar sin puesta a 0/fijar con CL/ENT
visualización puesta a 0 con CL ( Set Zero),
sin fijación con ENT
puesta a cero con CL y
fijación con ENT al valor de P79
Comportamien- Aviso
Message to trás conexión La visual. no indica
Bloquear la PRINT bloqueado
Mode función PRINT PRINT desbloqueado
1) Calcular el valor de introducción para P41
Ejemplo: Longitud de medida visualizada La = 620,000 mm
Longitud real (calculada p.ej. con el sistema comparador
VM 101 de HEIDENHAIN) Lt = 619,876 mm
Diferencia de longitudes
∆
L = Lt – La = – 124 µm
Factor de corrección k:
k =
∆
L / La = – 124 µm / 0,62 m = – 200 [µm/m]
