Conexión de datos V.24/RS-232-C (X31)
Mediante la conexión de datos V.24/RS-232-C (X31) del
visualizador de cotas, se pueden emitir valores de medida en
formato ASCII, p.ej. para una impresora o un PC.

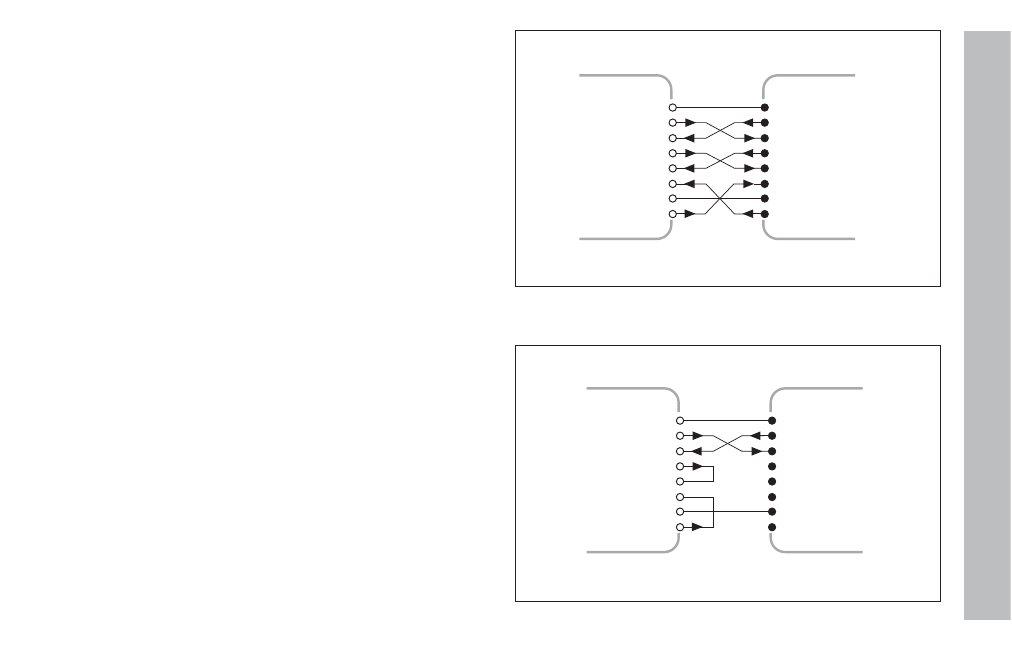

Cable de conexión
El cable de conexión puede realizarse de forma completa
(figura de arriba) o de forma simplificada (figura de abajo)
El cable con conexionado completo se puede pedir a
HEIDENHAIN (nº id. 274 545-..). En este cable el Pin 6 y el
Pin 8 están unidos por un puente.
Máxima longitud de cable: 20 m
1 1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
2
3
4
5
6
20
7
ND
GND
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS 1 GND
2
3
4
5
6
20
7
TXD
RXD
RTS
CTS
DSR
GND SIGNAL
DTR
CHASSIS
ND
Cableado completo
Cableado simple
Conexión
de
datos
V
.24/RS-232-C
(X31)
