36
Funcionamiento
visualización
recorrido
restante
Recorrido
Funcionamiento visualización del recorrido
restante
En funcionamiento normal el visualizador muestra la posición
real del sistema de medida. En especial al utilizar el ND en
máquinas herramienta y en funciones de automatización es
conveniente visualizar el recorrido restante hasta una
posición nominal programada. A continuación para
desplazarse sólo hay que alcanzar el valor de visualiz. cero.
Mediante el código 246 582 se puede seleccionar la
visualización del recorrido restante
Función de las salidas de conexión A1 y A2
En el modo de funcionamiento visualiz. del recorrido restante
las salidas de conexión A1 (Pin 15) y A2 (Pin 16) tienen una
función diferente: son simétricas al valor de visualización
cero. Si, por ejemplo, se introduce en P62 como punto de
conexión 10 mm, la salida A1 se conecta a +10 mm así como

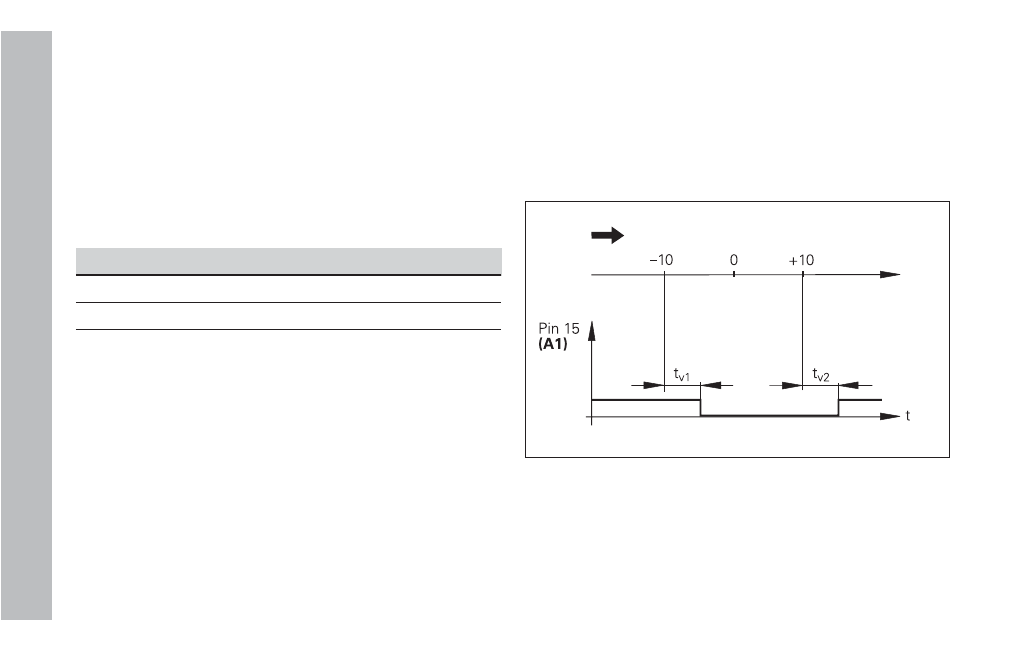

a –10 mm. La figura inferior muestra la señal de salida A1
cuando el desplaz. es en dirección negativa hacia cero.
Recorrido temporal de la señal para límite de conexión(A1) =
10 mm , t
v1
£ 30 ms, t
v2
£ 180 ms
Visualización Significado
REC. REST. ACT. sin vis. de recorrido restante
REC. REST. DESACT. vis. de recorrido restante selec.
"Desplazarse a cero” con visualización del recorrido
restante
ä Seleccionar el punto de referencia 2.
ä Introducir la posición nominal.
➤ Desplazar el eje a cero.
