Señales de conmutación
Cuando la visualizaciòn alcanza los puntos de conmutación
determinados mediante parámetros se activa la salida
correspondiente (Pin 15, 16)
Se puede determinar un máximo de dos puntos de
conmutación. Para el punto de conmutación "cero" existe una
salida separada. (véase "pasar por cero“)
Señales de clasificación
Al sobrepasar los límites de clasificación determinados
mediante parámetros se activan las salidas correspondientes
(Pin 17,18)
Señales Parámetro funcion. Pin
Señales conm. P62, límite de conexión 15
P63, límite de conexión 2 16
Señales clasif. P18, límite de clasificación inferior 17
P19 límite de clasificación superior 18

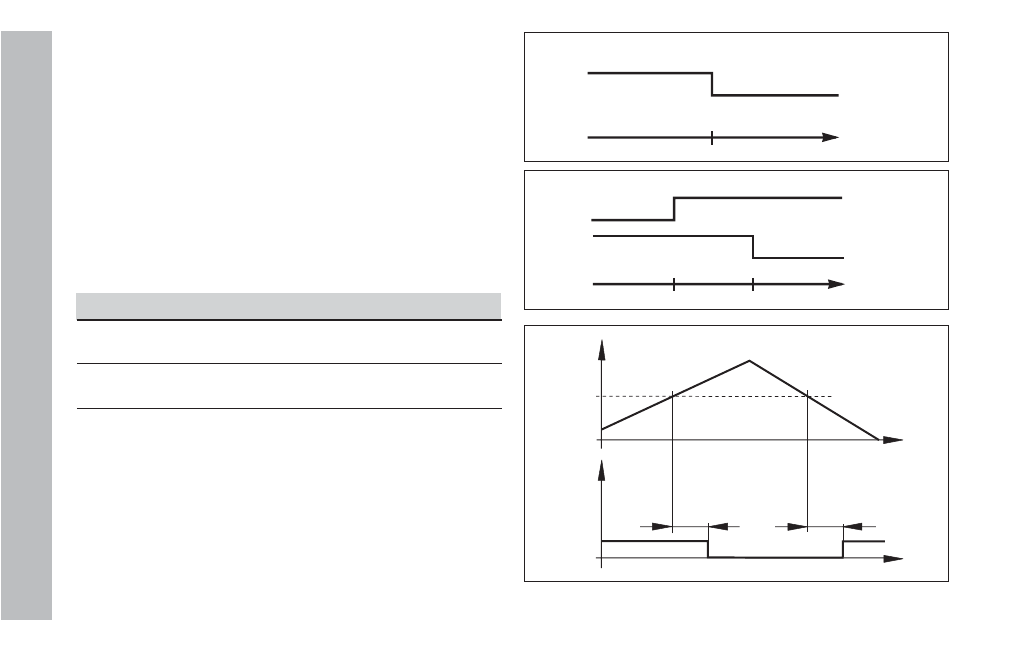

Recorrido temporal de la señal en pin 15 para el límite de conexión
(A1) = 5 mm, t
v
£ 30 ms
Paso por cero
En el valor de visualización "cero" se activa la salida
correspondiente (Pin 14) La duración mínima de la señal es
de 180 ms.
Recorrido
Salida
Pto conmutación
Valor de medida < límite inferior de clasificación
Valor de medida > límite de
clasificación superior
Recorrido
Límite inferior Límite superior
Conexión
de
salidas
E
XT
(X41)
Weg
5
t
t
t
v
t
v
Pin 15
(A1)
Recorrido
