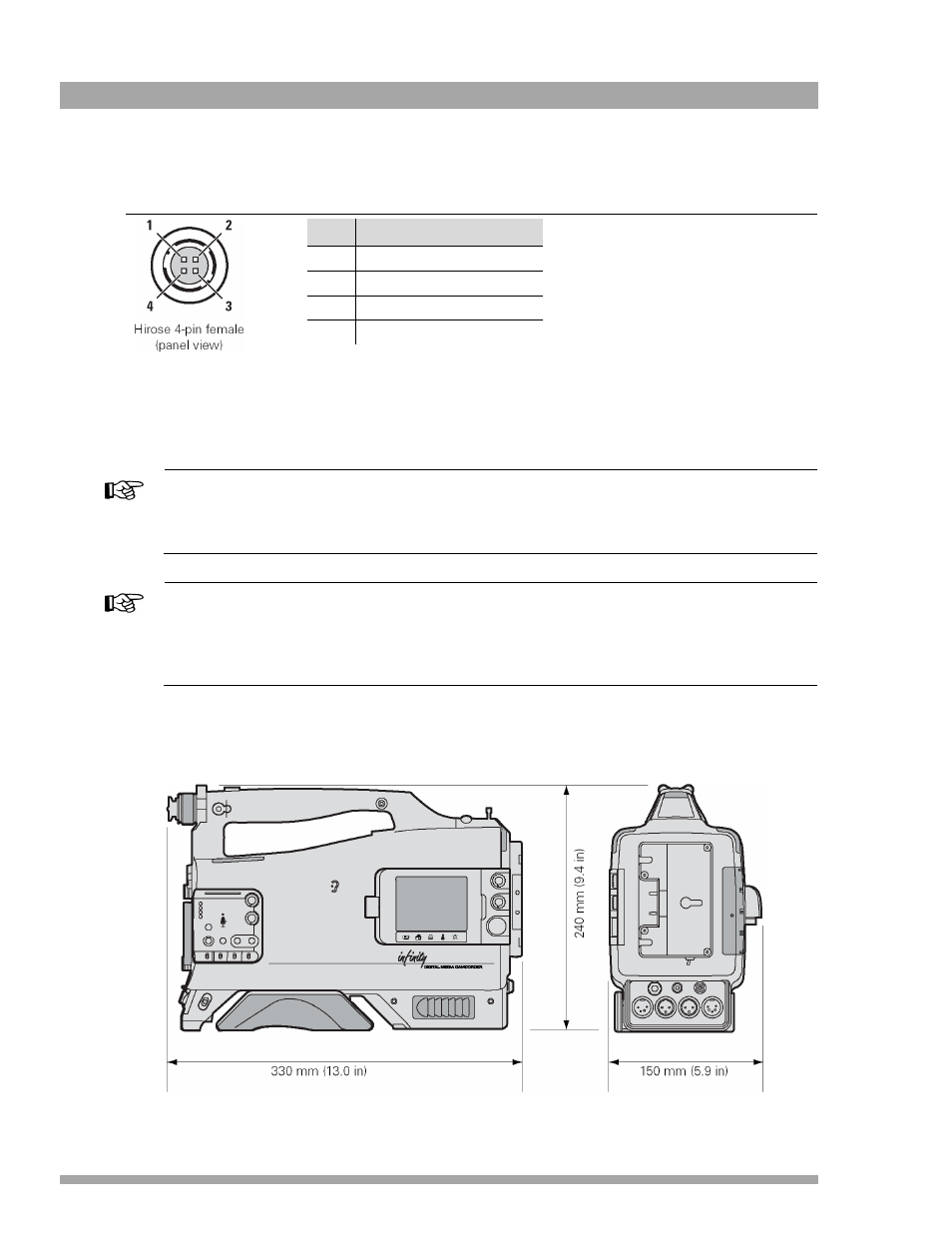

Página 134: Dimensiones
Capítulo 11 - Especificaciones
11.2.8
Conector salida accesorio
Leyenda:
Hirose 4-pin hembra(
visión del panel)
Pin
Descripción
1 Suelo
2
Tally/en el aire
3
Suelo (conectado al pin 1)
4
+12 VDC nom. (max. 1.0 A
OBSERVACIÓN: salida de
energía (pin 4) sigue la entrada de
energía aplicada (entrada DC).
Nota
La salida de energía (en pin 4) sigue la tensión de batería (Cuando fijada) o la tensión de
entrada DC aplicada al conector de entrada de energía.
Nota
La señal tally/en el aire (en el pin 2) se conecta a un interruptor interno que sigue la
videocámara las luces de tally de la parte trasera. Cuando las luces de tally de la parte
trasera están encendidas, el contacto es cerrado.
11.3 Dimensiones
134
Guía del Usuario de Videocámara Digital MC 1000 (v1.21)
