Capítulo 6 - Configuración de audio
6.5 Salidas

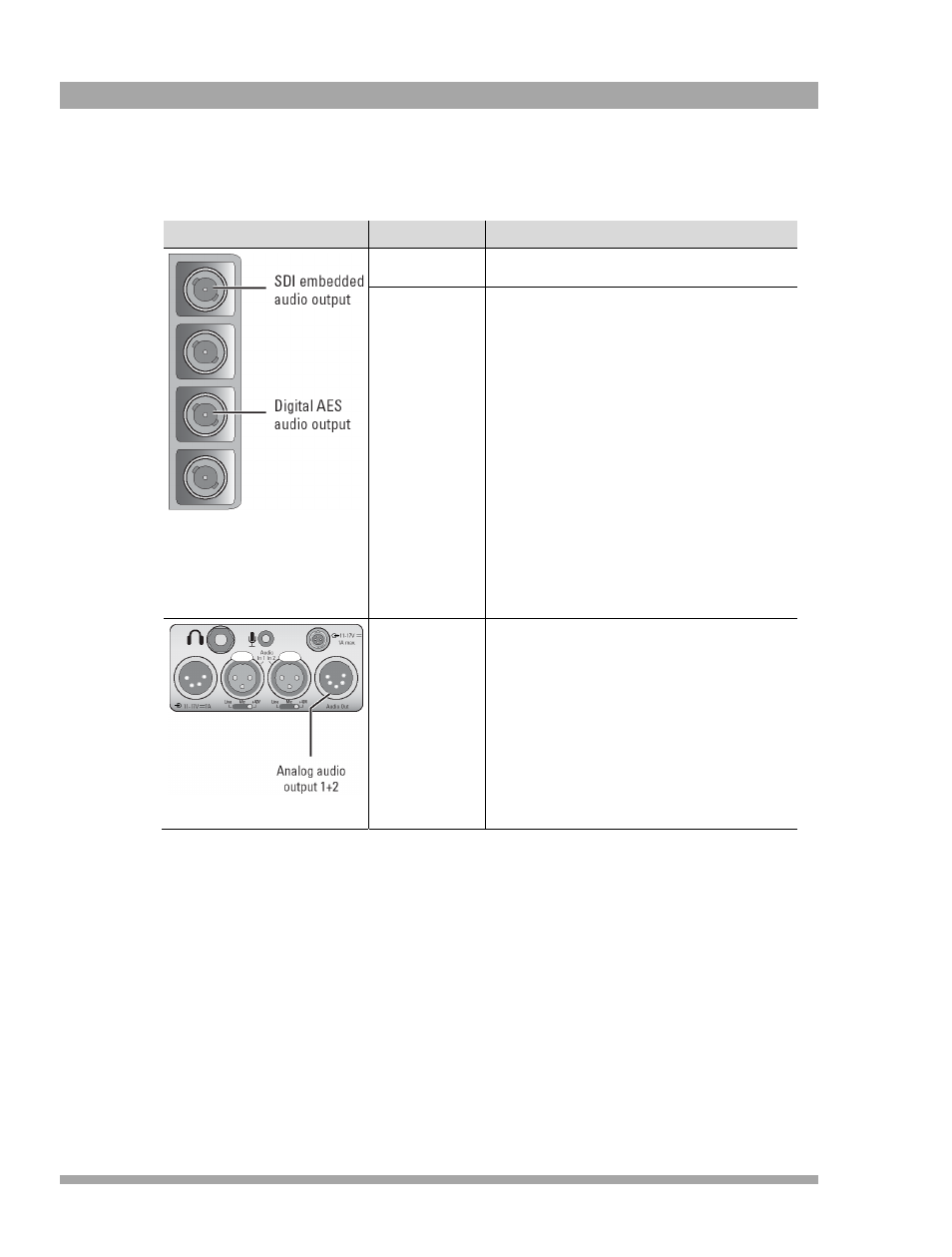

Locación Conector Función
1 Leyenda:
salida de audio SDI integrado
2 Leyenda:
AES Digital
salida de audio
Salida de audio
SDI integrado Ocho salidas SDI integradas con relación a SMPTE
protocolos 272 M-A y SMPTE 299M.
Salida de audio
AES digital (AES1
y AES2) Dos canales de audio digital en conformidad con el
protocolo AES/ EBU.
Leyenda:
Salida de audio analógica 1+2
Salida de audio
analógica (Parte
trasera1 y Parte
trasera2) Este enchufe XLR-5 suministra dos señales de
salida de audio balanceados en nivel de línea.
Salidas de Parte trasera
Un conector de audio 5-pin XLR en la parte trasera de la videocámara suministra dos
salidas de línea de audio (Parte trasera1 y Parte trasera2). El sistema de de circuito
eléctrico de la unidad para estas salidas es normalmente neutralizado para guardar
energía. Se debe primero activar la unidad para obtener una señal de salida:
1. Vaya al menú AUDIO/OUTPUTS/REAR.
2. Pulse el botón REAR y use las flechas en la caja de pop-up para seleccionar
ENABLED.
Para seleccionar una señal para salida:
1. Vaya al menú AUDIO/OUTPUTS/REAR.
2. Pulse el botón REAR MODO y use las flechas en la caja de pop-up para seleccionar el
modo FUENTE o CANAL.
