Capítulo 11 - Especificaciones

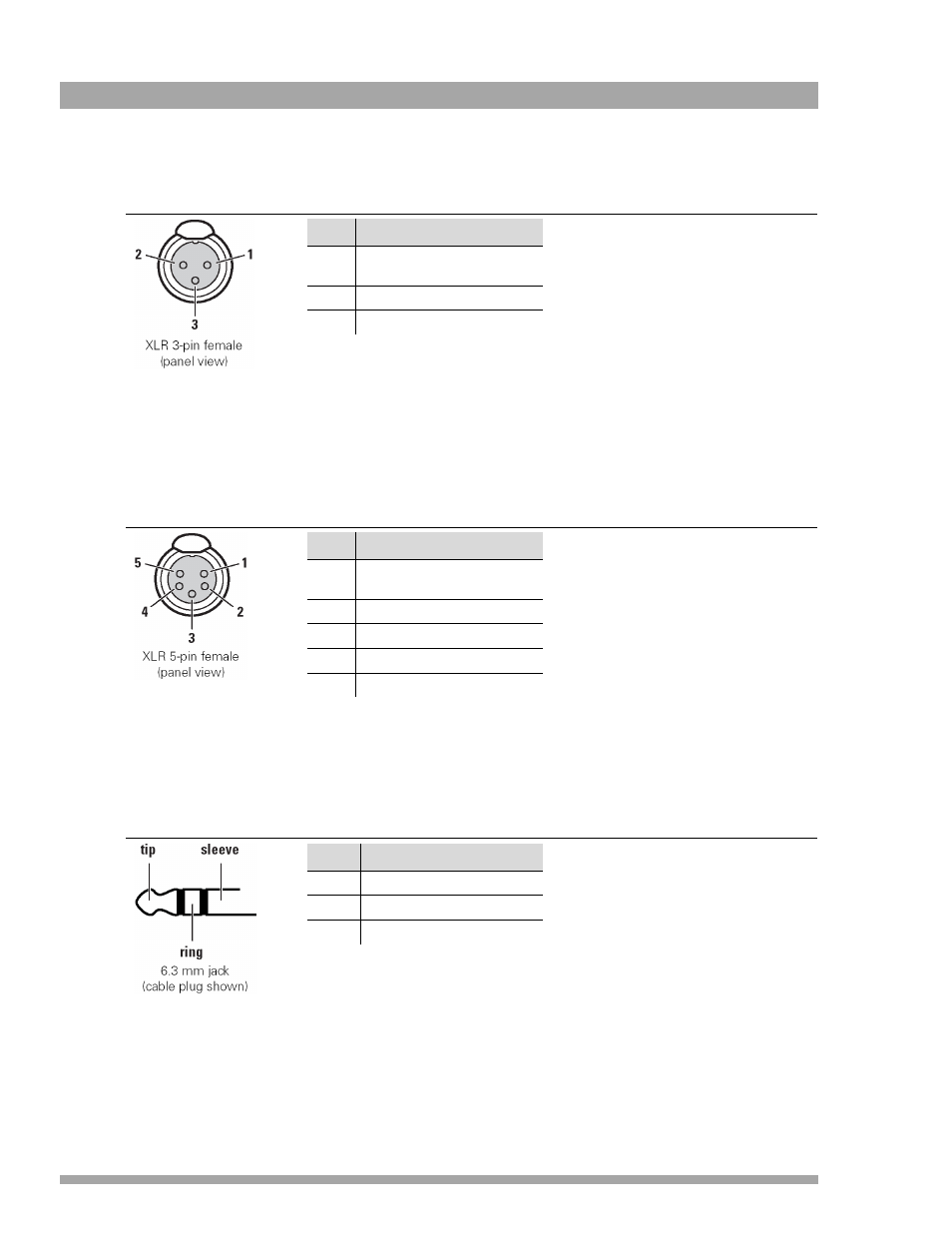

11.2.3 Conector micrófono Frontal de XLR-3 (Frontal 1)
Leyenda:
XLR 3-pin
hembra(visión del
panel)
Pin Descripción
1 piso del chasis (protección del
cable)
2 Audio (+)
3 Audio (-)
impedancia del Micrófono: 200 Ω
nivel Max.de entrada: +14 dBu
energía fantasma: +48 V (fijado)
11.2.4 Conector micrófono frontal XLR-5 (Frontal 1 y Frontal 2)
Leyenda:
XLR 5-pin
hembra(visión del
panel)
Pin Descripción
1 piso del chasis (protección del
cable)
2 Audio 1 caliente (+)
3 Audio 1 frío (-)
4 Audio 2 caliente (+)
5 Audio 2 frío (-)
impedancia del Micrσfono: 200 Ω
nivel Max.de entrada: +14 dBu
Energía fantasma: +48 V (fijado)
11.2.5 Salida de auriculares
Leyenda:
Pista
Manga
Anillo
clavija de 6.3 mm
(mostrado conector
de cable)
Pin Descripción
manga Suelo (protección del cable)
punta Audio Izquierdo
anillo Audio Derecho
impedancia de auriculares: 200
Ωnivel Max. De salida: +22 dBu
