Capítulo 11 - Especificaciones

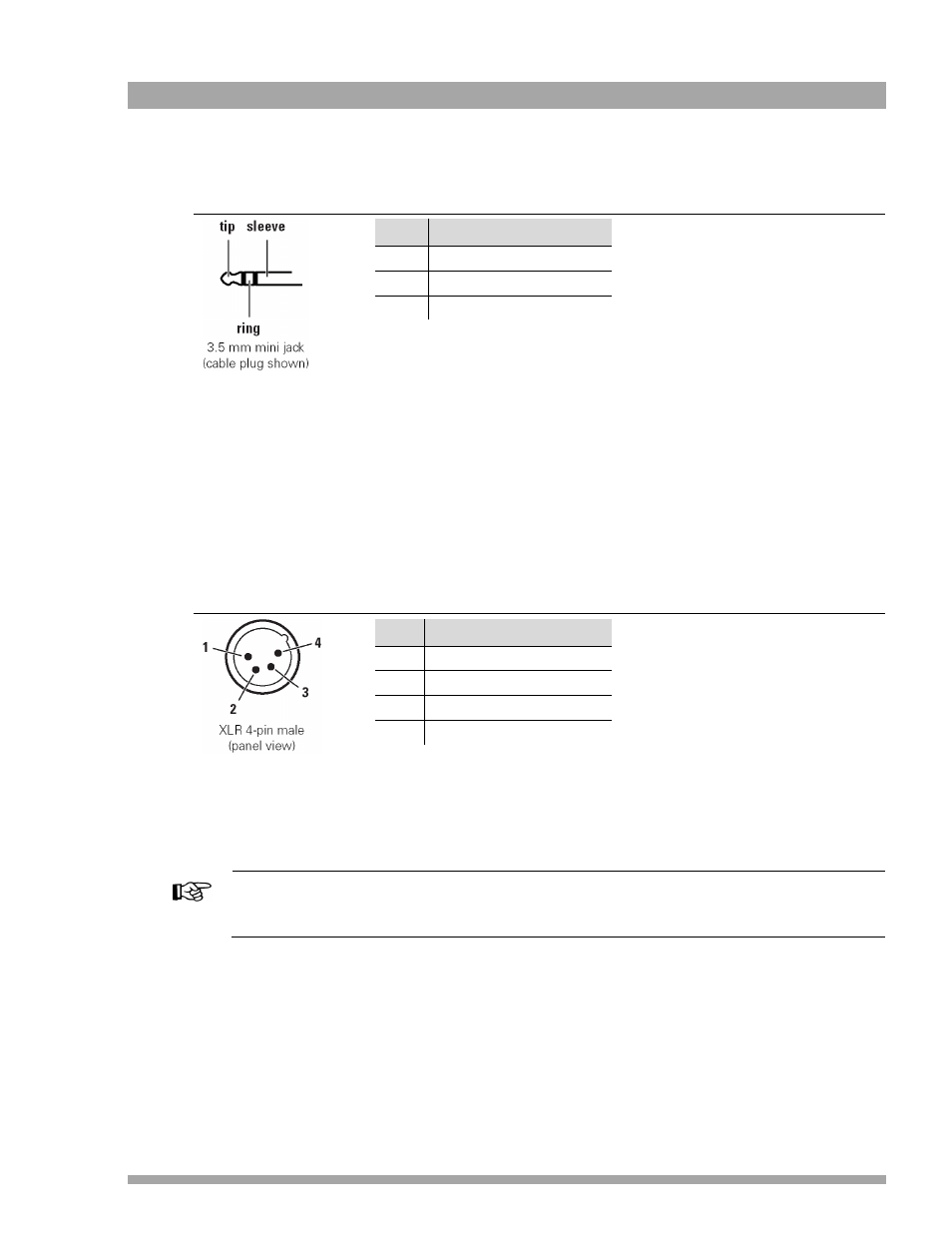

11.2.6 Salida de micrófono de auriculares
Leyenda:
Pista
Manga
Anillo
mini clavija 3.5 mm
(mostrado conector
de cable )
Pin Descripción
manga Suelo (protección del cable)
punta Señal caliente (+)
anillo señal caliente (-)
impedancia del Micrσfono: 200 Ω
nivel Max.de entrada: +14 dBu
energía fantasma: +5 .. +7 V
(fijado)
OBSERVACIÓN: para
funcionamiento no balanceado el
anillo y la manga deben estar
internamente conectados.
11.2.7 Conector de entrada de energía (DC in)
Leyenda:
XLR 4-pin macho
(visión del panel)
Pin Descripción
1 Suelo
2 no conectado
3 Suelo (conectado al pin 1)
4 +15 VDC (nom.)
Nota
Entrada de energía (pin 4) acepta una tensión de 11.0 a 17.0 VDC en el máximo.
Guía del Usuario de Videocámara Digital MC 1000 (v1.21) 133
